立体図

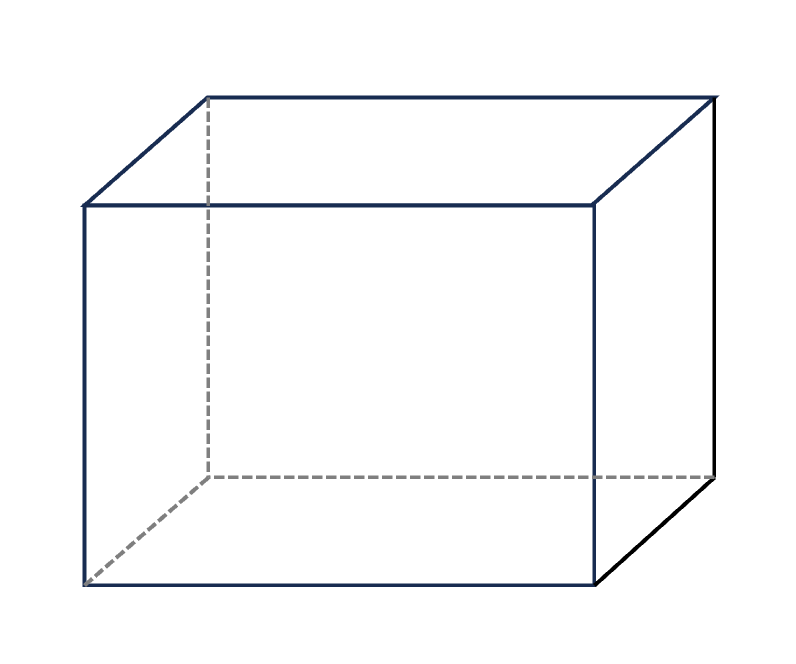

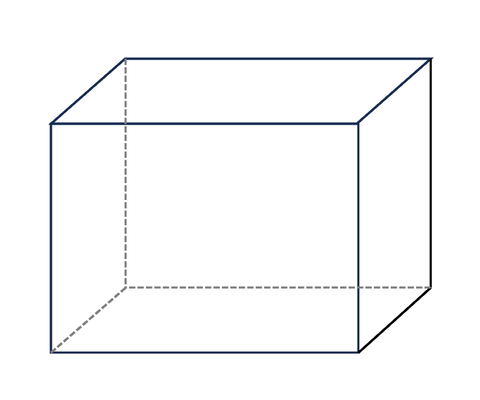

立体図とはその名の通り立体的に見える図のことです。学校の数学でも出てきますね。
今回はそんな立体図をTableauでつくってみました。

点と点をつなぐ「パス」

Tableauのマークタイプの中にある「線」は、各データの点をつなぐための線をつくる表現です。
代表的なものだと折れ線グラフで使用されることが多いです。

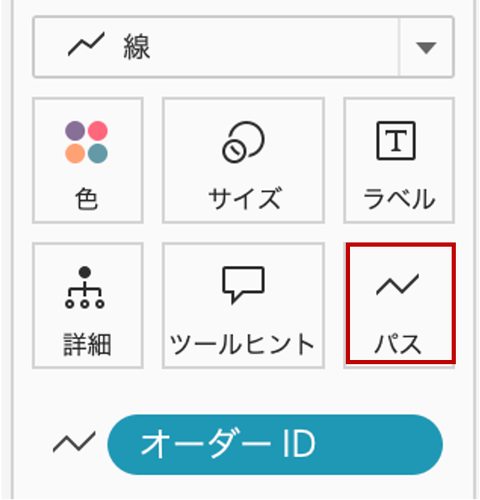

実はその中の設定項目に「パス」というものがあります。

この「パス」にディメンションやメジャーを入れると、データの点をつなぐ順番が変わります。

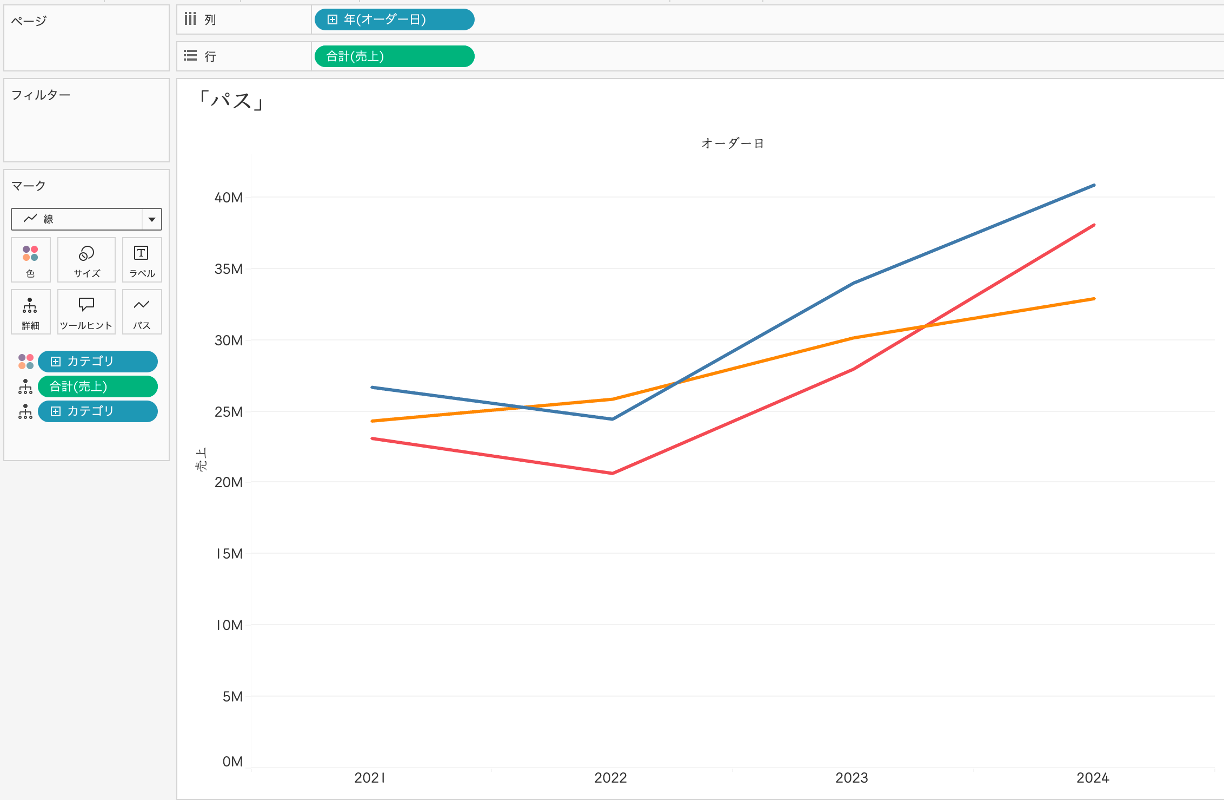

例えば、通常の折れ線グラフはこんな感じですが、

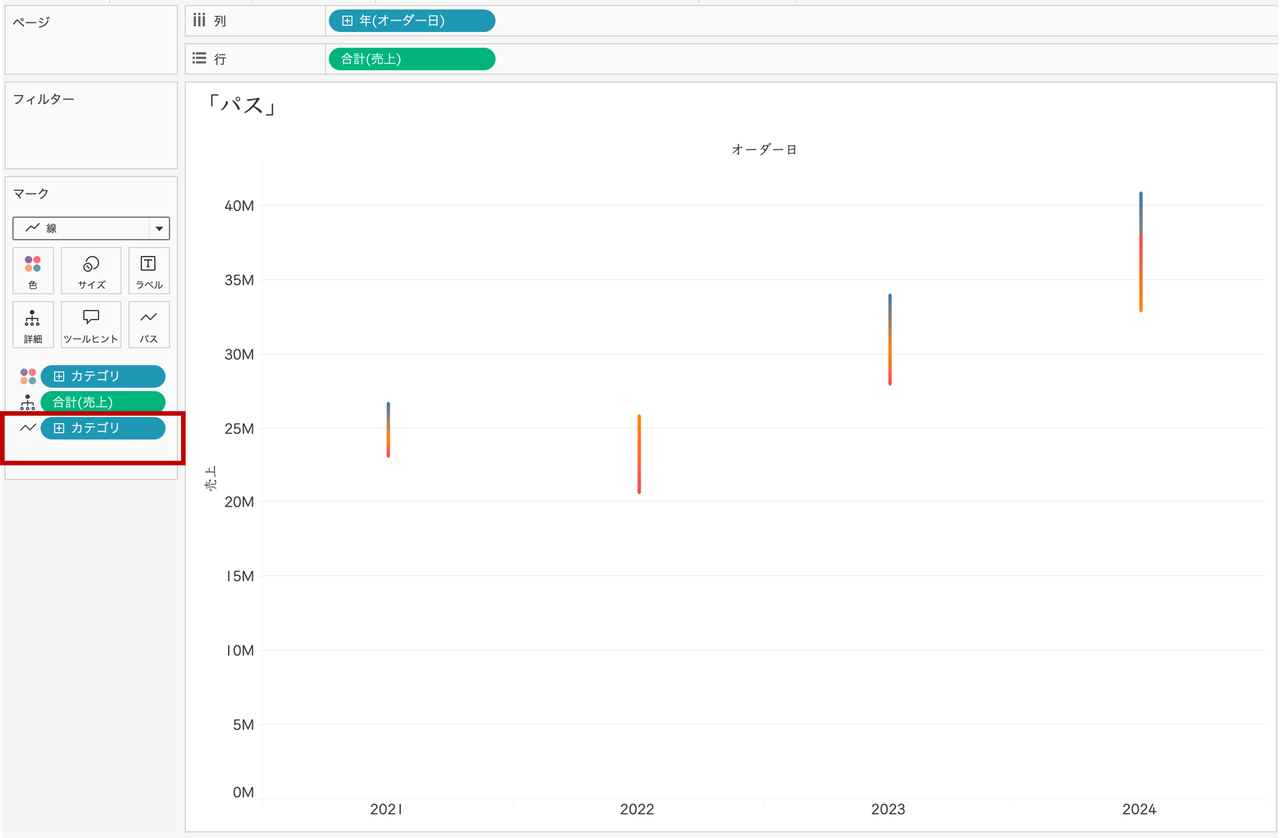

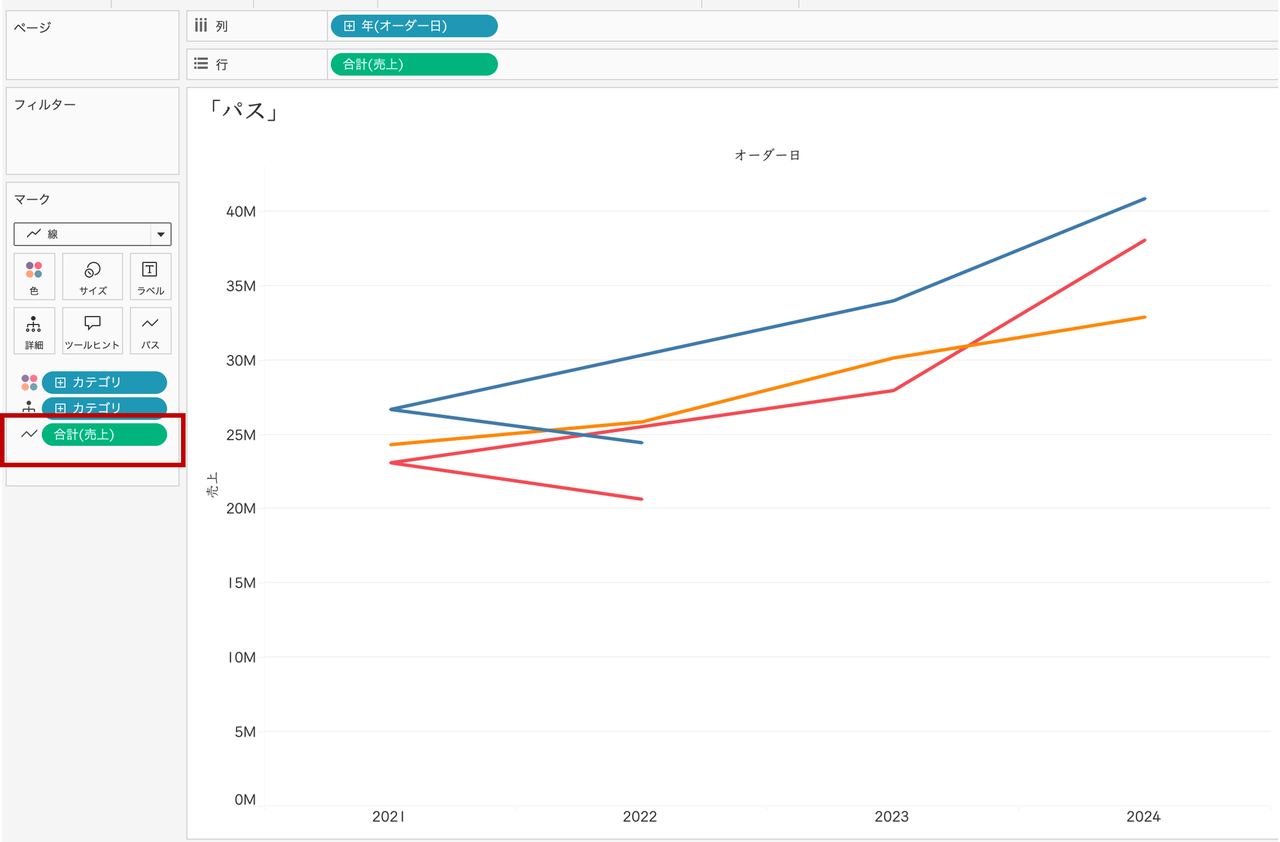

「パス」に[売上]や[カテゴリ]を入れると、データの点をつなぐ順番や定義が変わり、線の形が変わります。

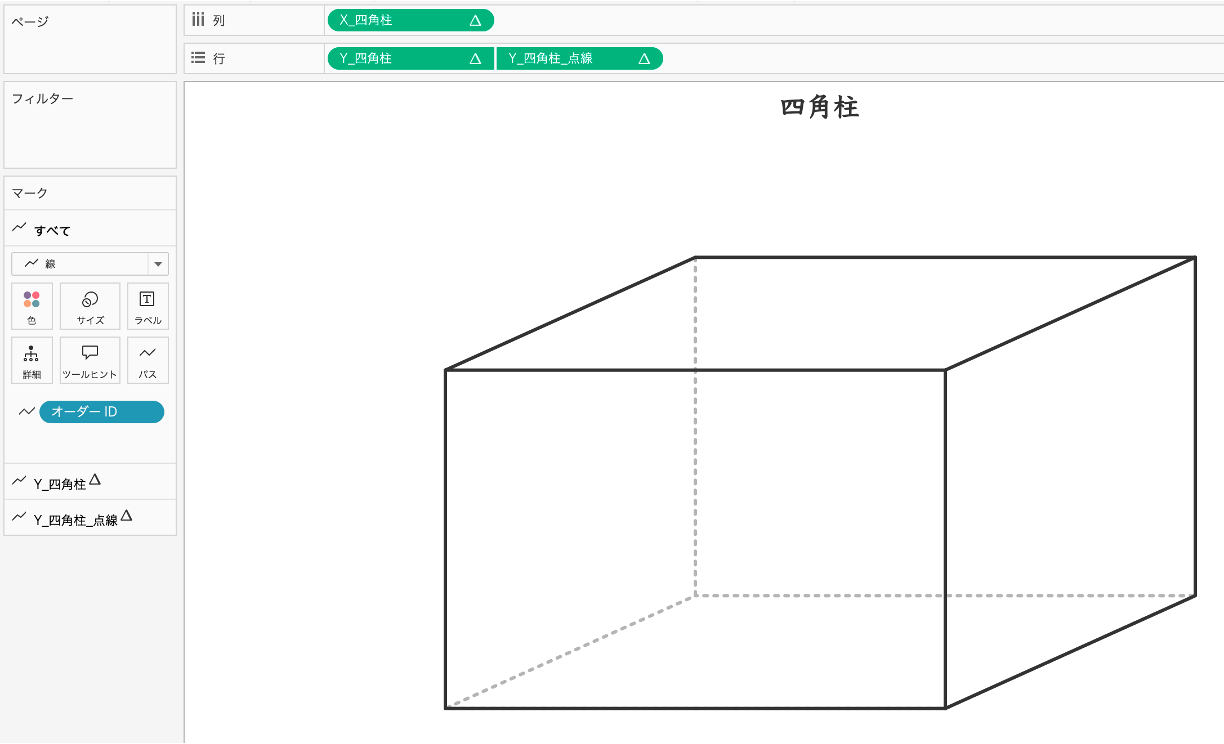

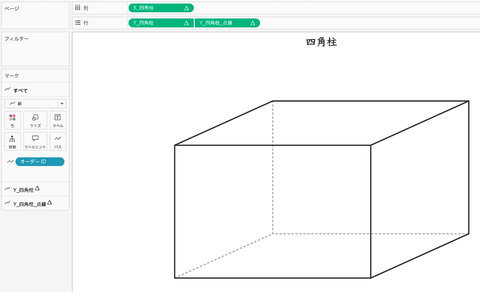

今回はこの「パス」の特性を利用して立体図をつくってみました。

点と点をつないでつくる立体図

「パス」を使って立体図をつくるためには、下記の2点が重要になります。

立体図に必要な各データの点の座標を決める
一筆書きの要領で点をつなぐ順番を定義する

1. 立体図に必要な各データの点の座標を決める

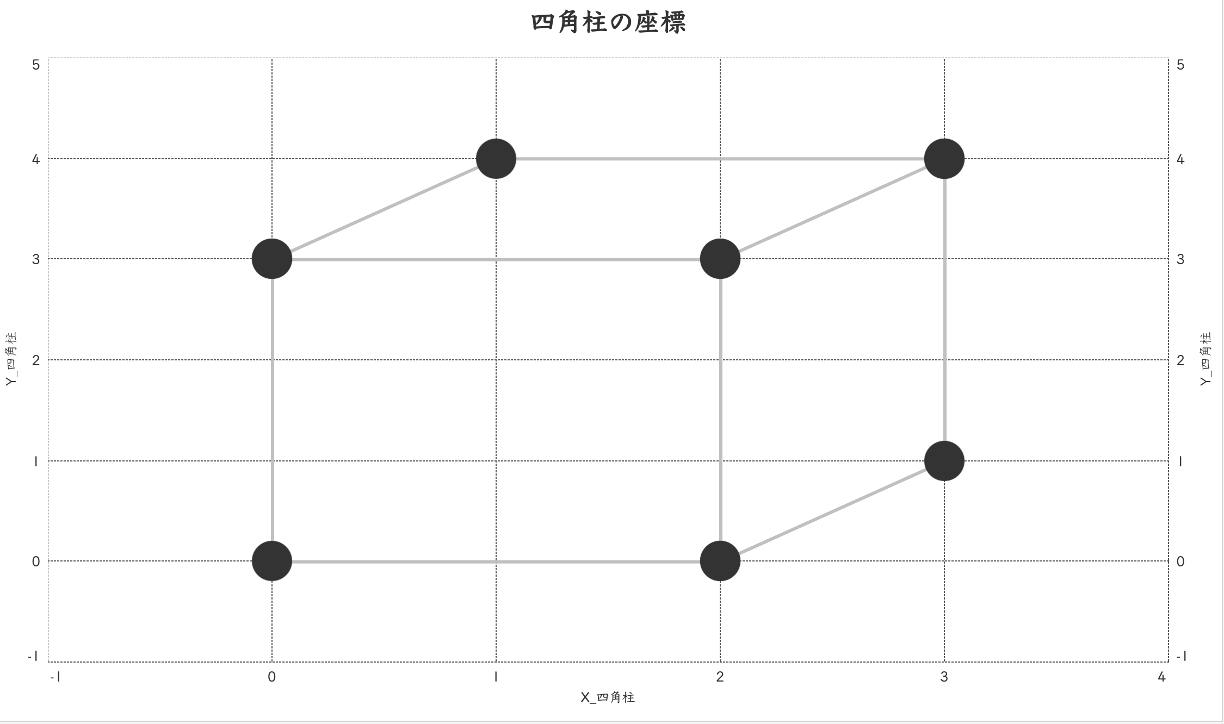

書きたい立体図に必要な点の数と、各点のX座標とY座標の値をまずは定義します。

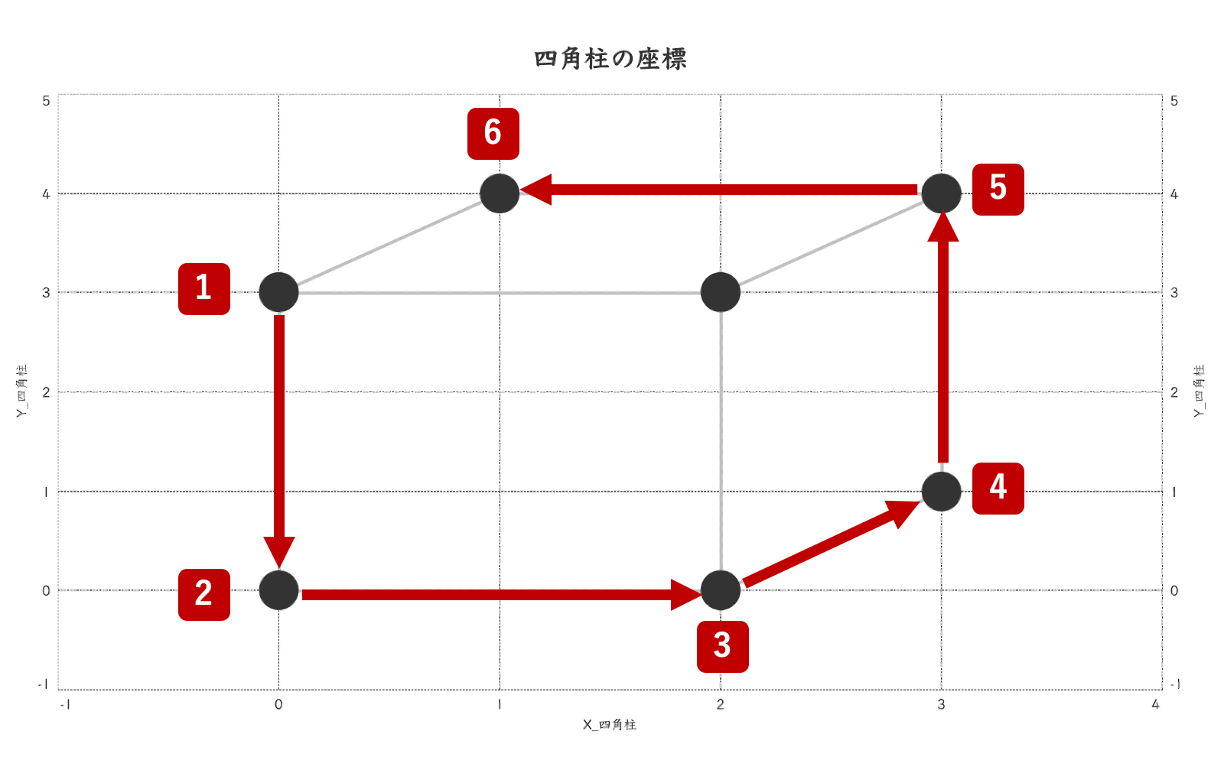

手描きでも構いませんので、下記のような図を書いてみるとイメージしやすくなります。

例えば、左下の点であれば、X座標とY座標は(0, 0)になります。

2. 一筆書きの要領で点をつなぐ順番を定義する

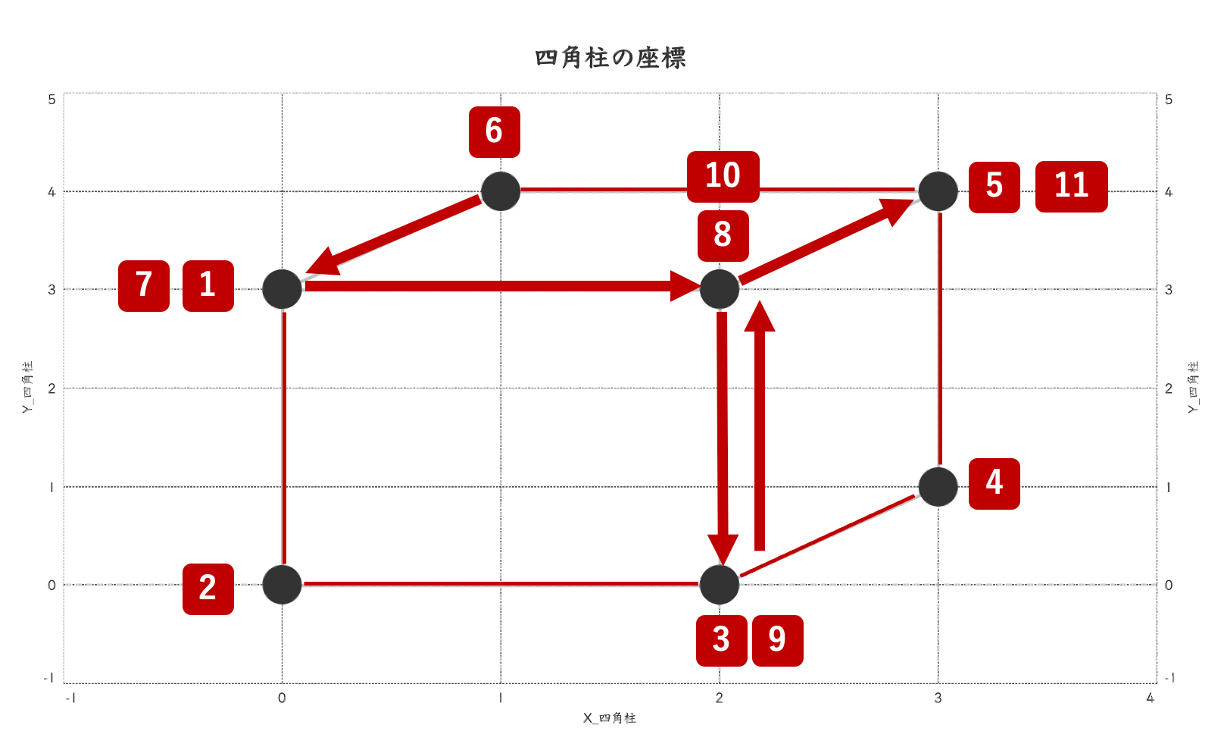

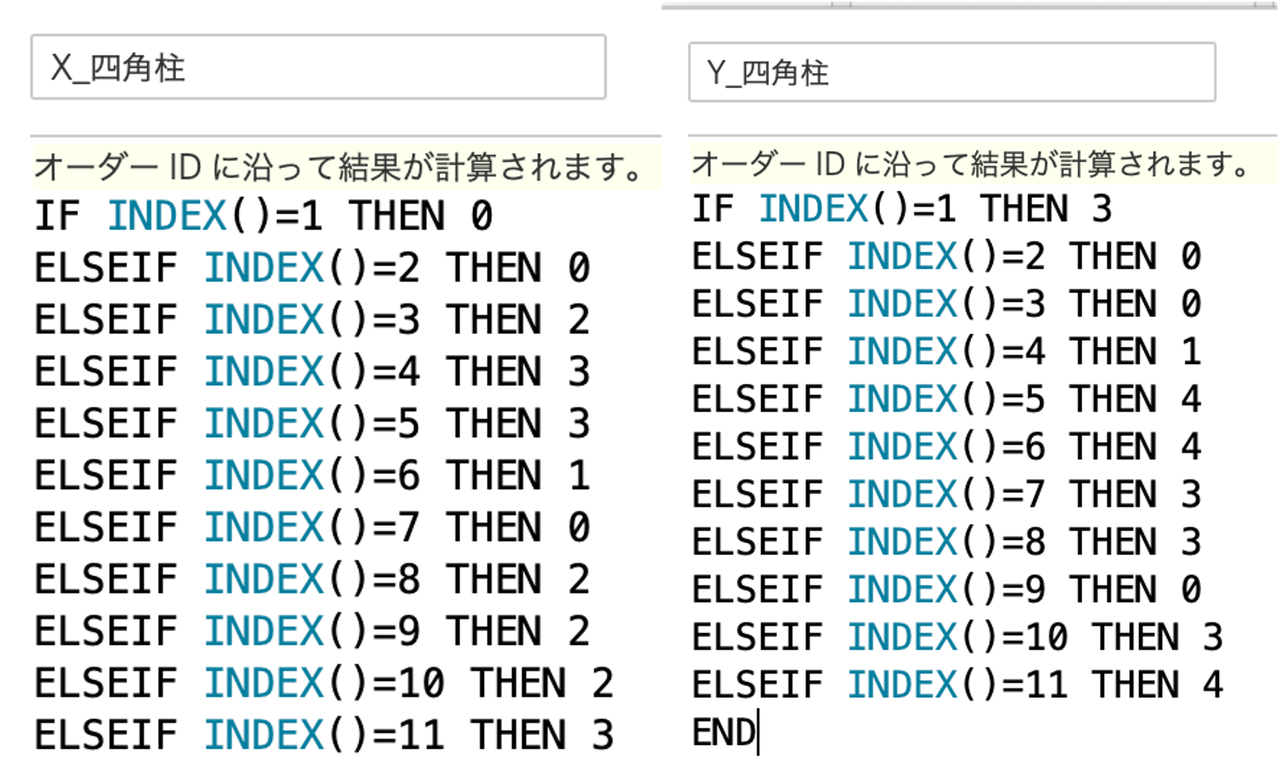

次に、1で定義した座標をつなぐ順番を定義します。「パス」では定義した順番通りに線がつながりますので、一筆書きの要領で座標をつなぐ順番を定義するのがポイントです。つなぎ漏れがないように注意しましょう。

ただし一筆書きができない場合は、一度書いた線の上をもう一度通過してもOKです。
