背景イメージ


Tableauで背景イメージを使用すると、グラフに背景画像を設定することができます。
単なる画像として使用することもできますが、X軸とY軸の値を取得することで、該当の場所にデータをプロットすることもできます。

詳細は公式ドキュメント、「ビューで背景イメージを使用する」を見てみてください。

今回はこの背景イメージを使用したVizを作成してみました。


手のツボを可視化してみた

今回は手のひらの画像の上にデータをプロットし、手のツボをわかりやすく可視化してみます。

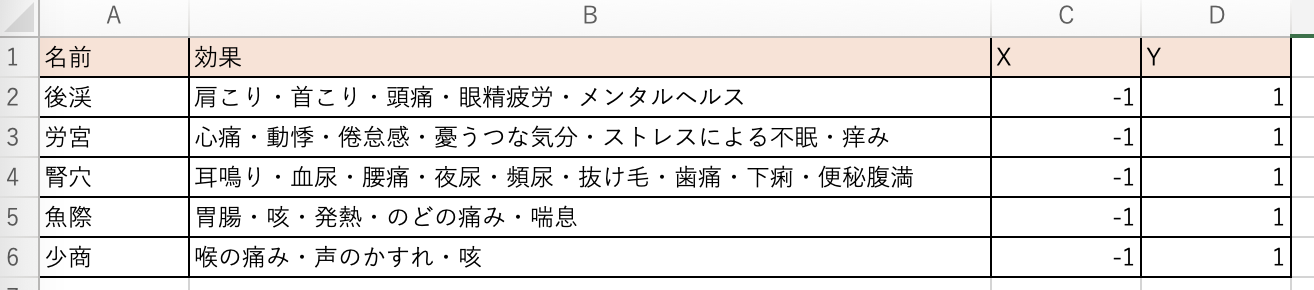

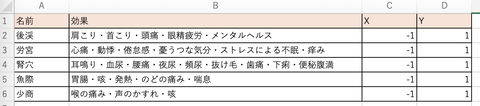

1. まずは表示したいデータを用意。[X]は-1、[Y]は1を仮で入れる。

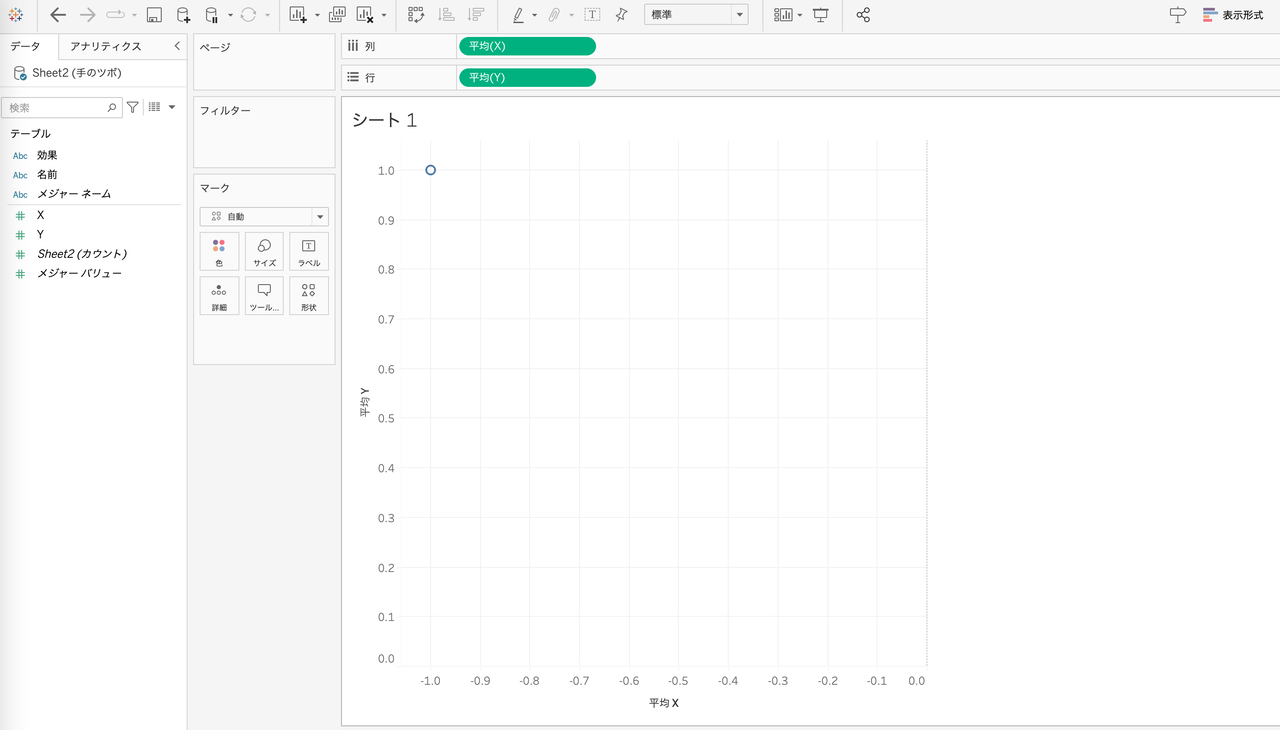

2. Tableauを立ち上げ、列に平均で集計した[X]、行に平均で集計した[Y]を入れる。

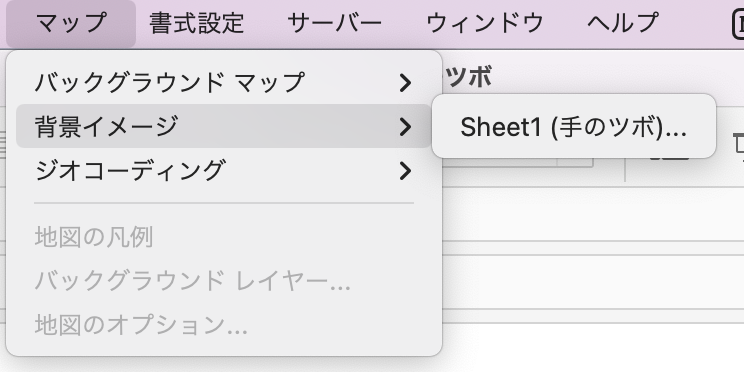

3. 「マップ」→「背景」→データソース名→「イメージの追加」を選択。

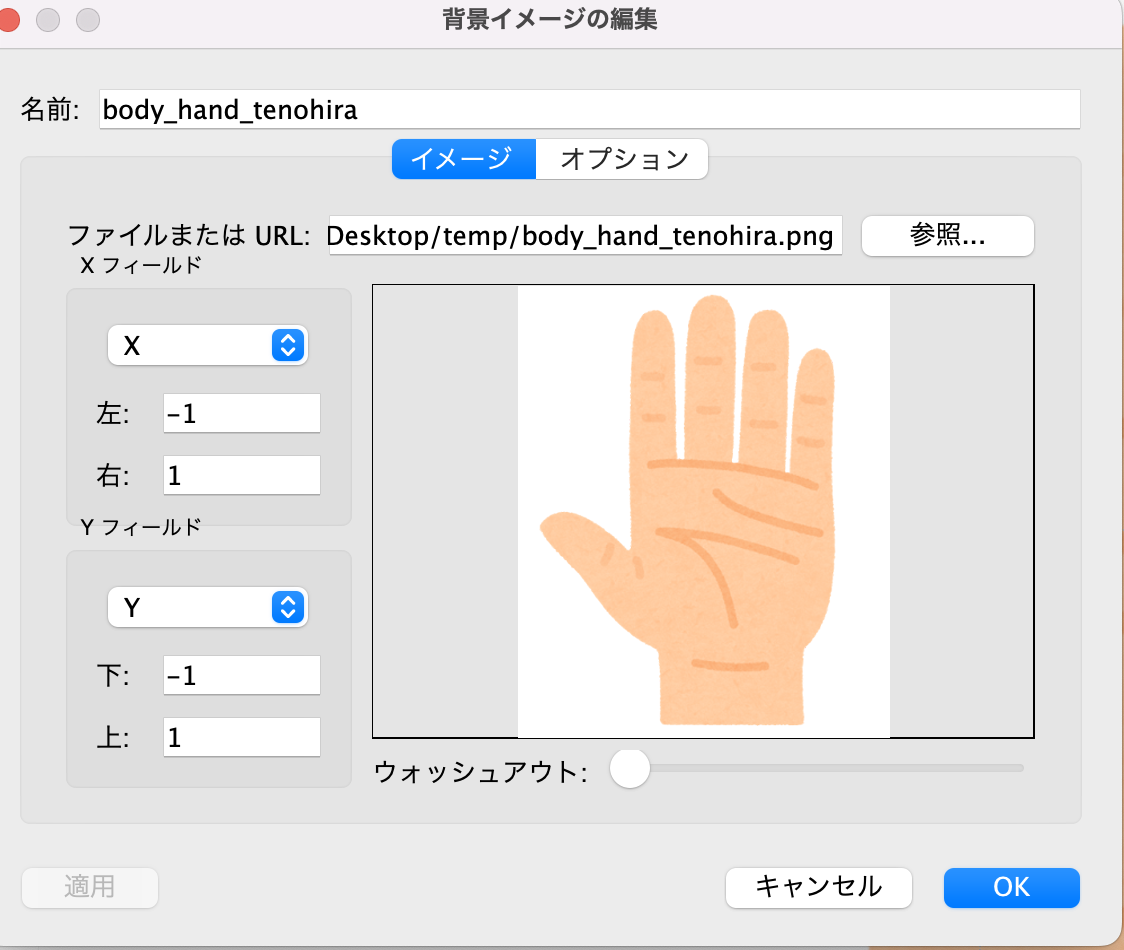

4. 画像を追加し、下記のように設定。

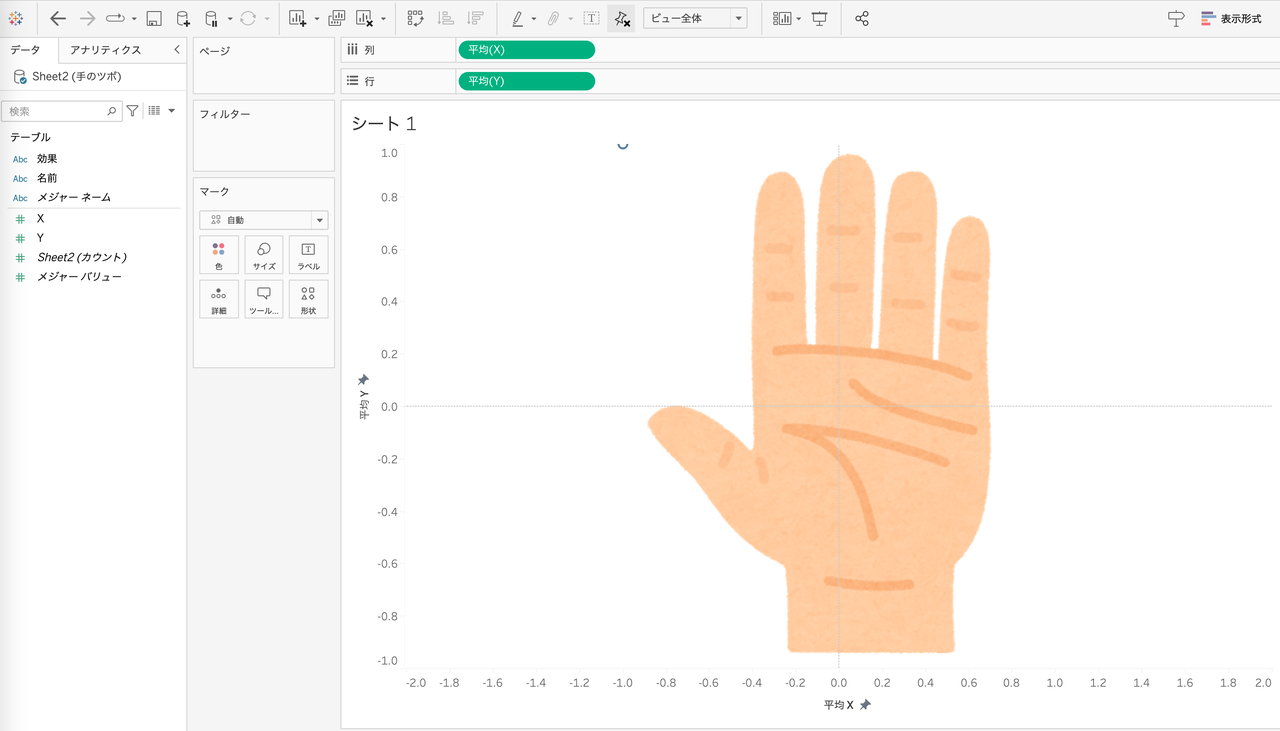

5. 必要に応じて軸の範囲を調整し、背景イメージが表示されるようにする。

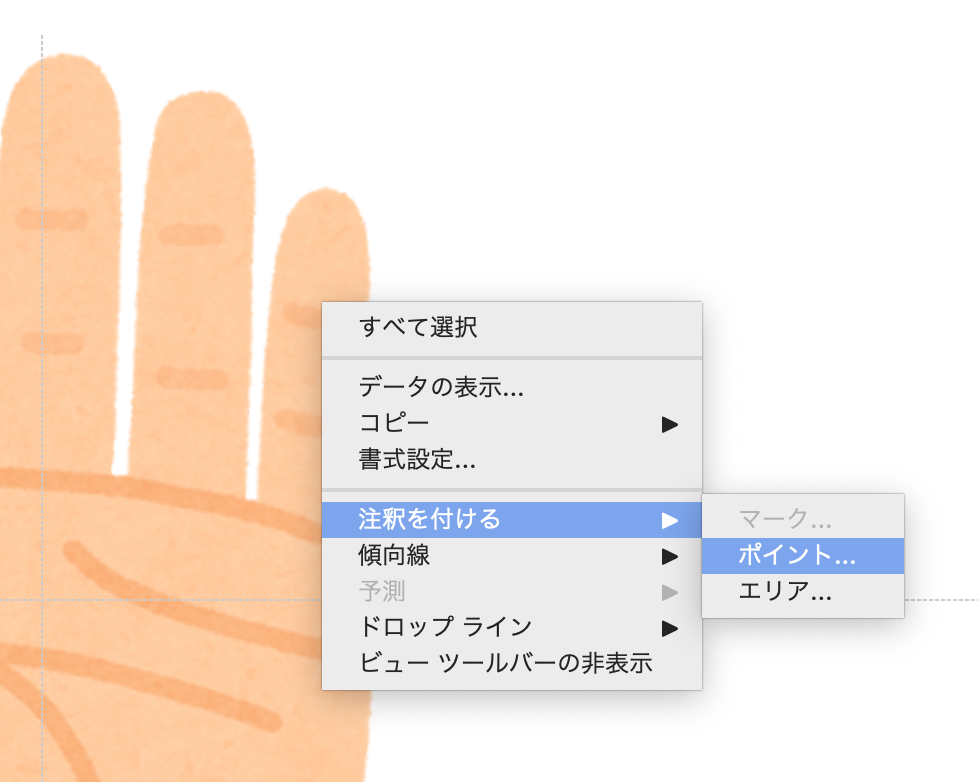

6. データをプロットしたい位置で右クリックをし、「注釈を付ける」→「ポイント」をクリック。

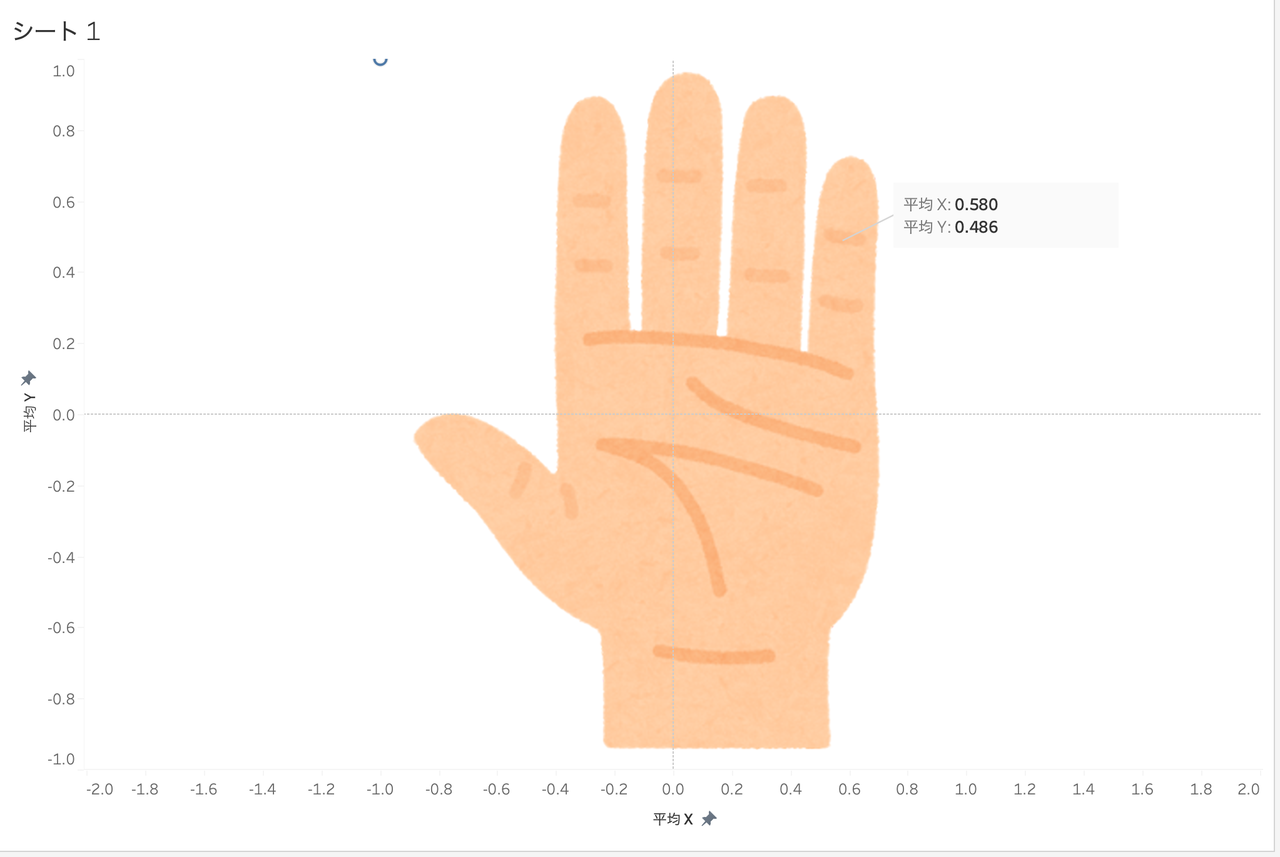

7. 該当の場所のX軸とY軸の値が表示される。

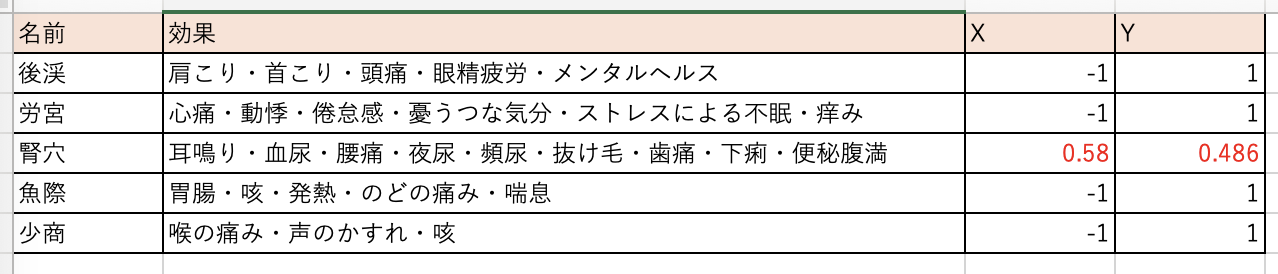

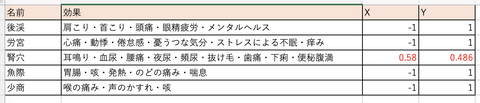

8. データを更新する。

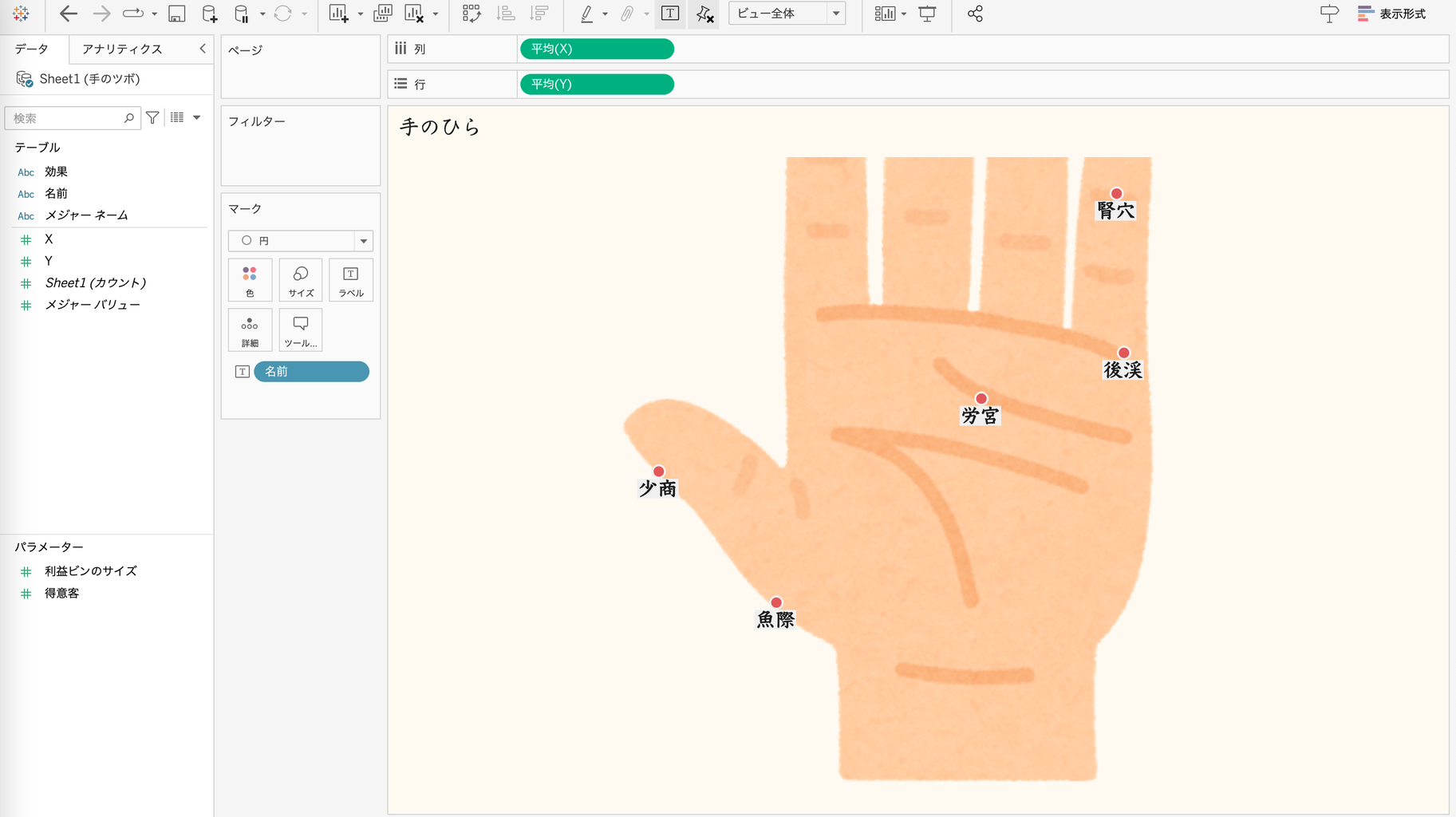

9. 作業を繰り返し、全てのデータを更新し、グラフに表示する




まとめ

画像と一緒に表示することで、データをわかりやすく表示することができます。
ぜひ試してみてください！
