空間関数とは

空想は知識より重要である。知識には限界がある。想像力は世界を包み込む。
- アルベルト・アインシュタイン -

Tableauでは空間関数という関数が使用できます。空間関数を使用することで、位置と位置との関係をよりわかりやすく分析することができます。

今回はその空間関数の中のMakeline関数を使ってみました。(参考：簡単な地理空間分析を実現する 2 つの新しい空間関数: MakePoint と MakeLine)

Makeline関数は、同じ空間数のMakePoint関数で作成した緯度経度の地点を結ぶ線をつくる関数です。単純に点と点をつなぐのではなく、空間的な距離を加味して線をつなぐという特徴があります。

データの準備

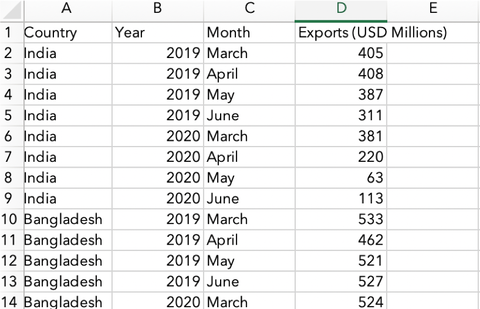

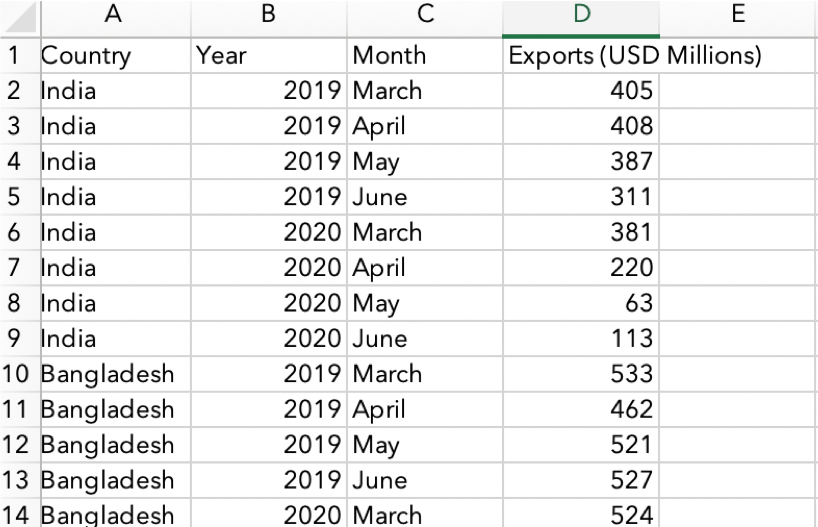

今回はMakeOverMonday2020W43のテーマ「Apparel Exports to US」のデータを使用しました。アパレル製品のアメリカへの輸出に関するデータです。

今回はこのデータに加えて、Makeline関数を使用するため、以下のマスタを用意しました。

Start	Lat Start	Lon Start	End	Lat End	Lon End
India	28.64	77.22	U.S.	40.08	-98.82
Bangladesh	90.4125	23.8103	U.S.	40.08	-98.82
El Salvador	-88.8965	13.7941	U.S.	40.08	-98.82
Vietnam	21.033333	105.85	U.S.	40.08	-98.82
Honduras	-86.2419	15.1999	U.S.	40.08	-98.82
Nicaragua	-85.2072	12.8654	U.S.	40.08	-98.82

Start：開始地点
Lat Start：開始地点の緯度
Lon Start：開始地点の経度
End：到着地点
Lat End：到着地点の緯度
Lon End：到着地点の経度

今回はアメリカへの輸出データなので、到着点は常にアメリカになります。
では、このデータを使ってMakeline関数を使っていきたいと思います。

Makeline関数を使ってみた

以下の手順でVizをつくっていきます。

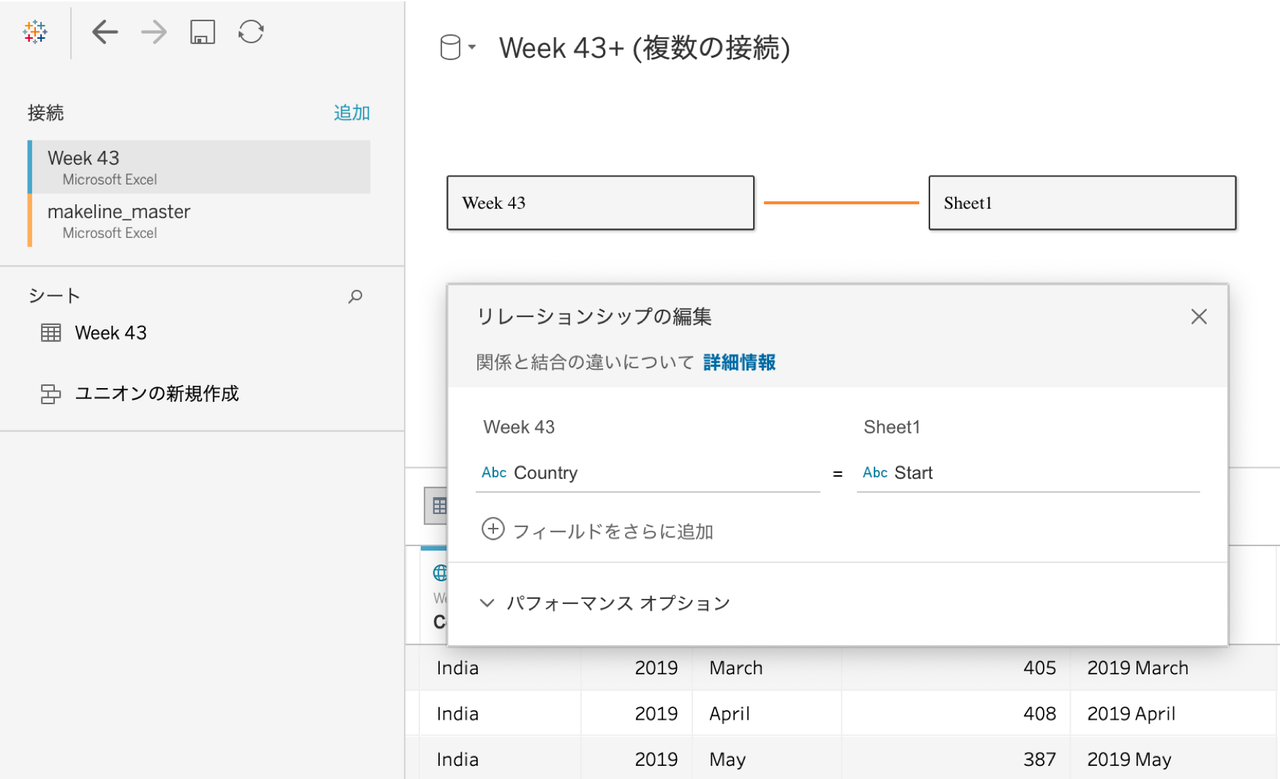

データとマスタを結合する。
データとマスタを結合し、各地点に対して緯度経度の情報を付与します。
下記の計算式を準備する。

Start Point
MAKEPOINT([Lat Start], [Lon Start])

End Point
MAKEPOINT([Lat End], [Lon End])

LINE
MAKELINE([Start Point], [End Point])

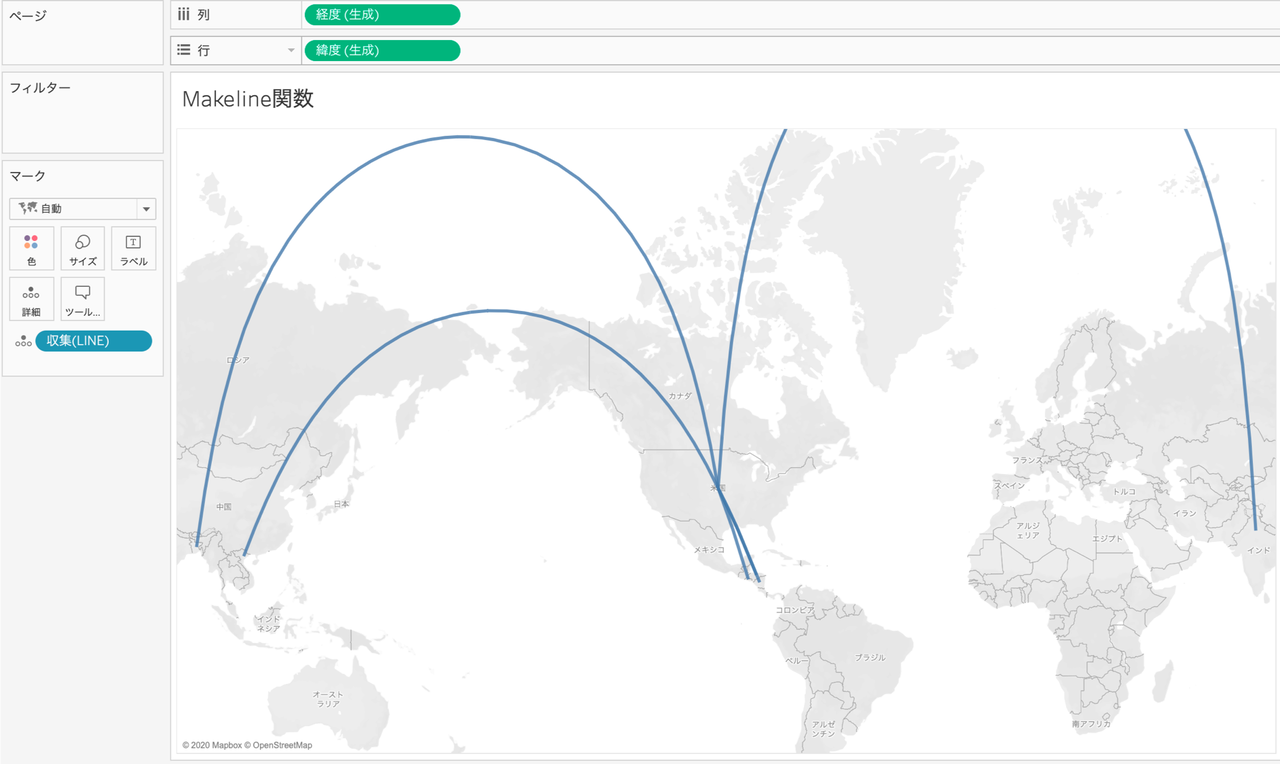

作成した[LINE]を詳細にドロップする。
自動的に列と行に経度と緯度が入り、地図で表現されます。

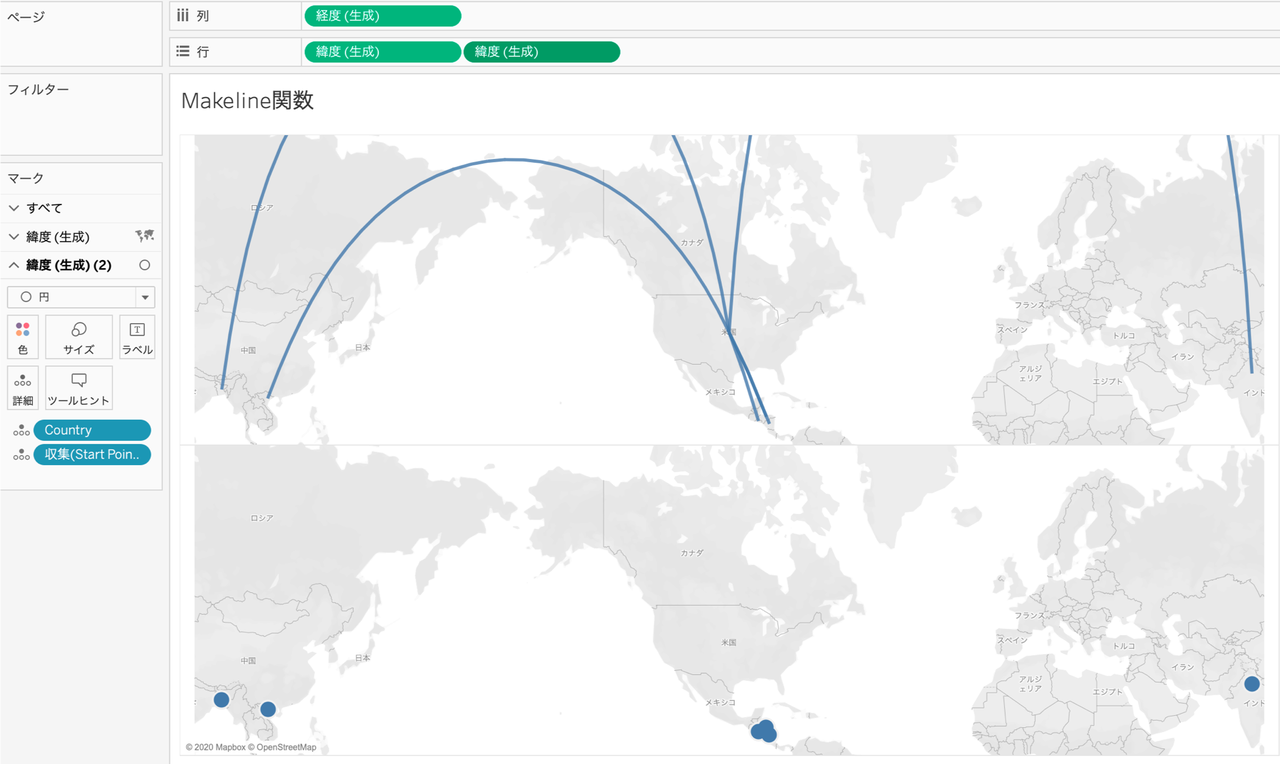

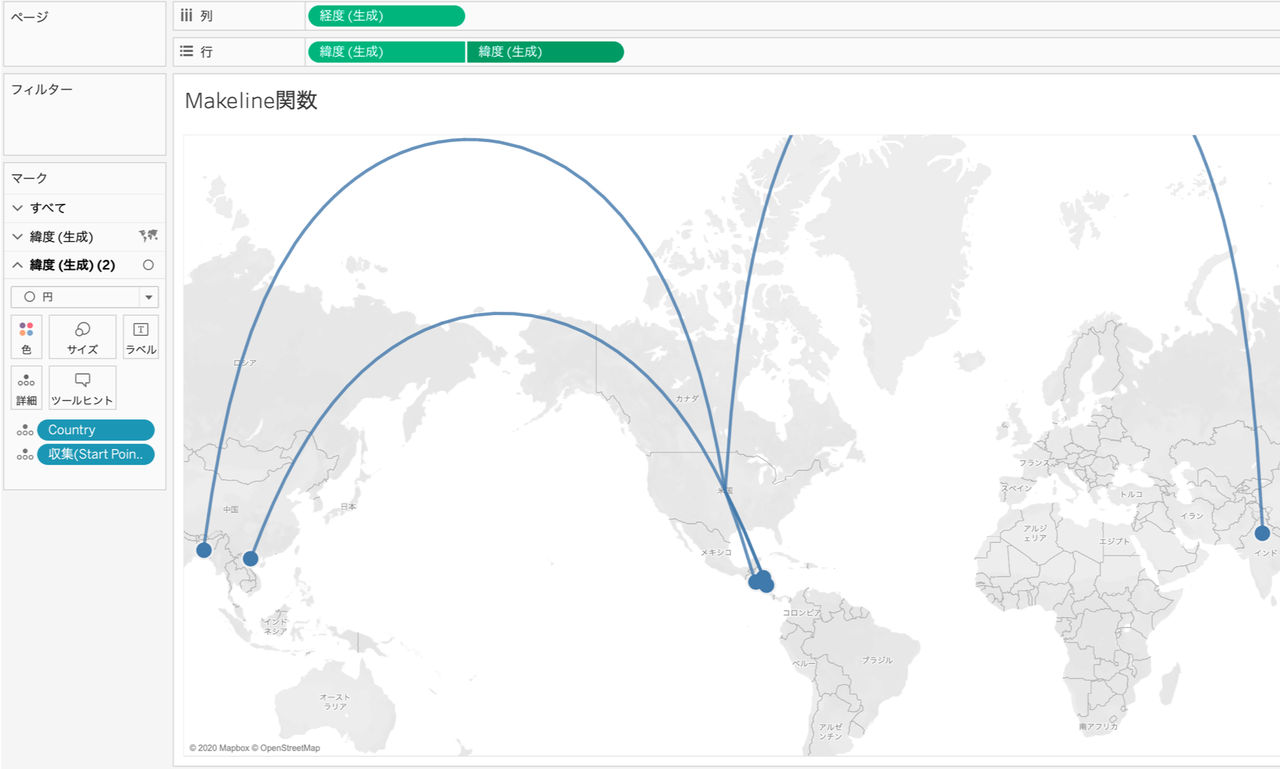

[緯度]をコピーし、コピーした[緯度]のマークタイプを「円」にし、詳細に[Countrty][Start Point]を入れ、コピーした[緯度]を右クリックして二重軸にする。
開始地点を強調するための円を作成します。

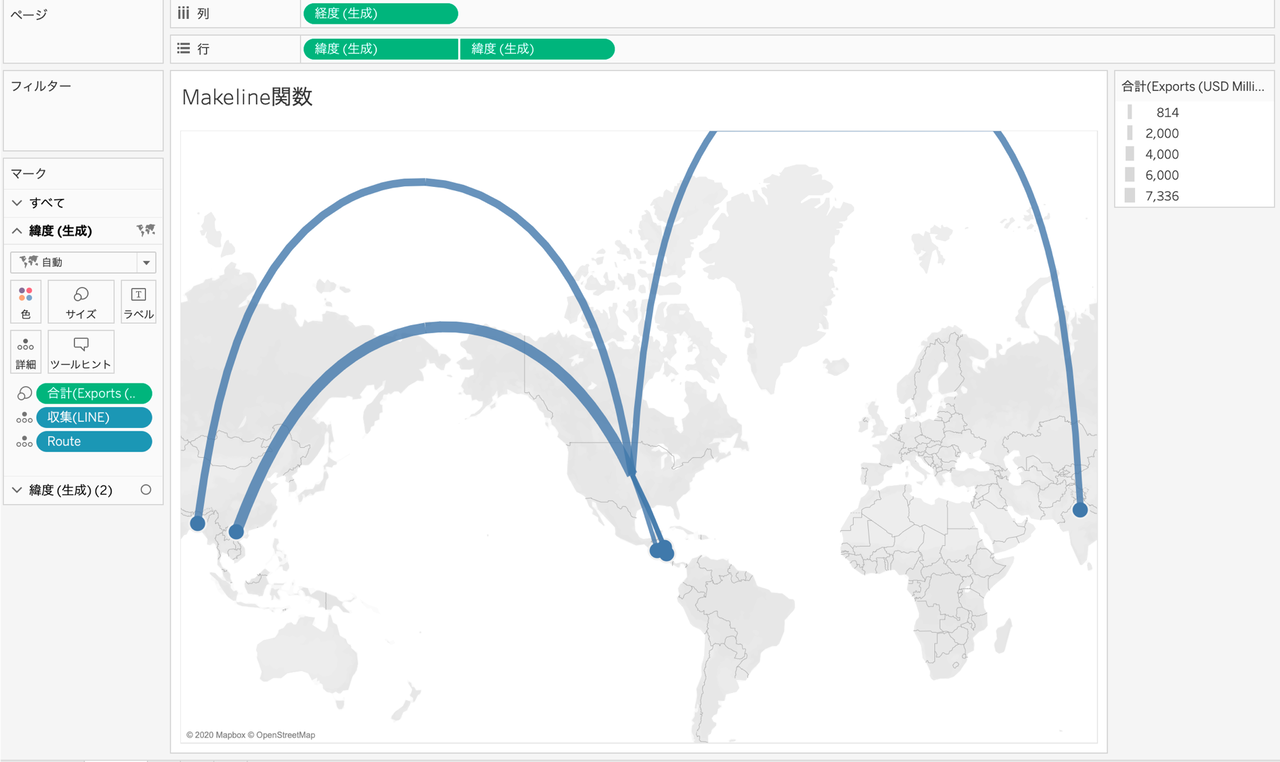

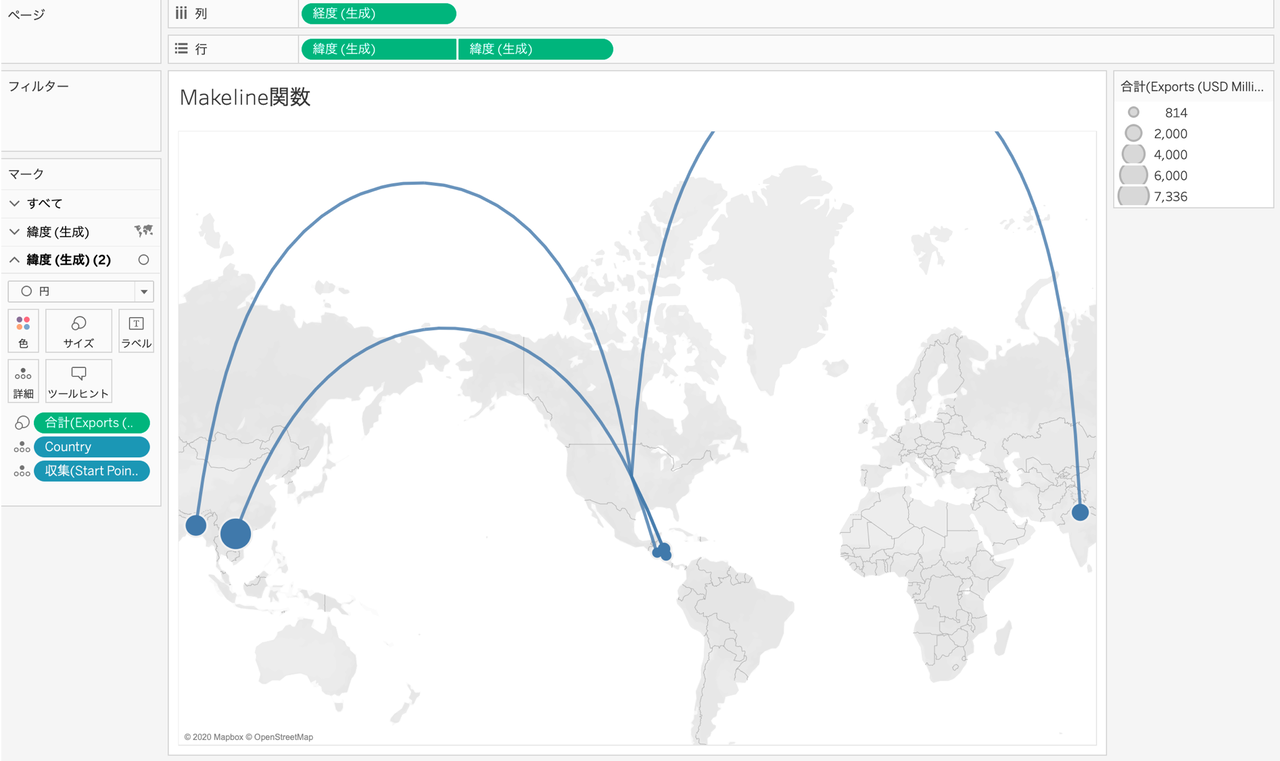

「サイズ」に[Exports]を入れ、メジャーの大きさに応じて線の太さや円のサイズを調整する。
メジャーの大きさの差異をサイズで表現します。

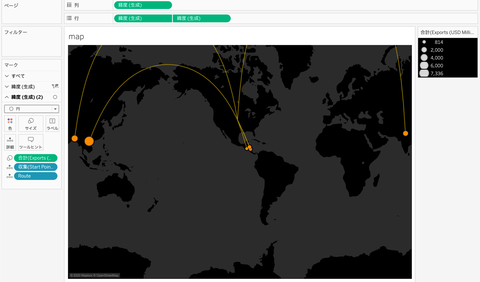

色や書式を調整して、完成！
