Circle Network Chartとは

人生とは一直線ではなくて循環するもの。
- バーバラ・ブラハム -

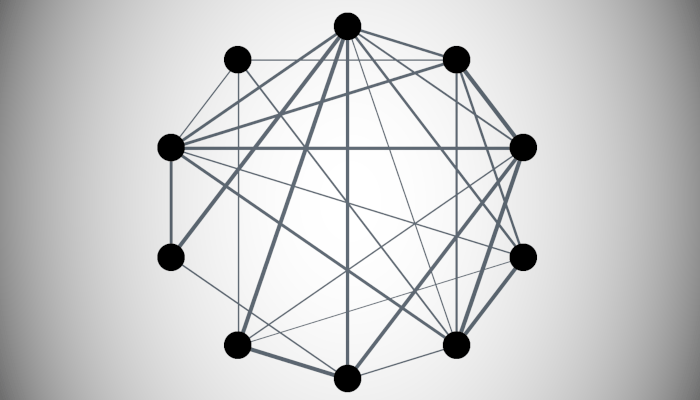

Circle Network Chartは円状にプロットした点同士を線でつなげてグラフです。サイトページ間の移動や、商品の購入順序などのデータに使用できそうです。参考にしたTableau Magicでは以下のようなグラフが作成されていました。

今回はこのCircle Network Chartをつくってみました。

Circle Network Chartのつくり方

では、具体的なつくり方を見ていきましょう。今回は以下の2つのデータを用意しました。

Data

From	To	Starting	Ending	Value
A	B	1	2	96
A	C	1	3	47
A	D	1	4	41
A	H	1	8	61
A	I	1	9	13
A	J	1	10	51
B	D	2	4	93
B	E	2	5	82
B	F	2	6	19
B	H	2	8	71
B	J	2	10	32
C	D	3	4	87
C	F	3	6	5
C	H	3	8	19
C	J	3	10	51
D	E	4	5	17
D	H	4	8	62
D	I	4	9	30
D	J	4	10	12
E	F	5	6	91
E	G	5	7	22
E	J	5	10	69
F	I	6	9	18
F	J	6	10	91
G	H	7	8	61
G	J	7	10	90
H	I	8	9	14
H	J	8	10	60

Path

Path

0

1

Dataは始点(From)と終点(To)に対する値(Value)と、各点に対応する順番(Starting、Ending)のデータになります。StartingとEndingはマスタをもうけても良いかもしれません。

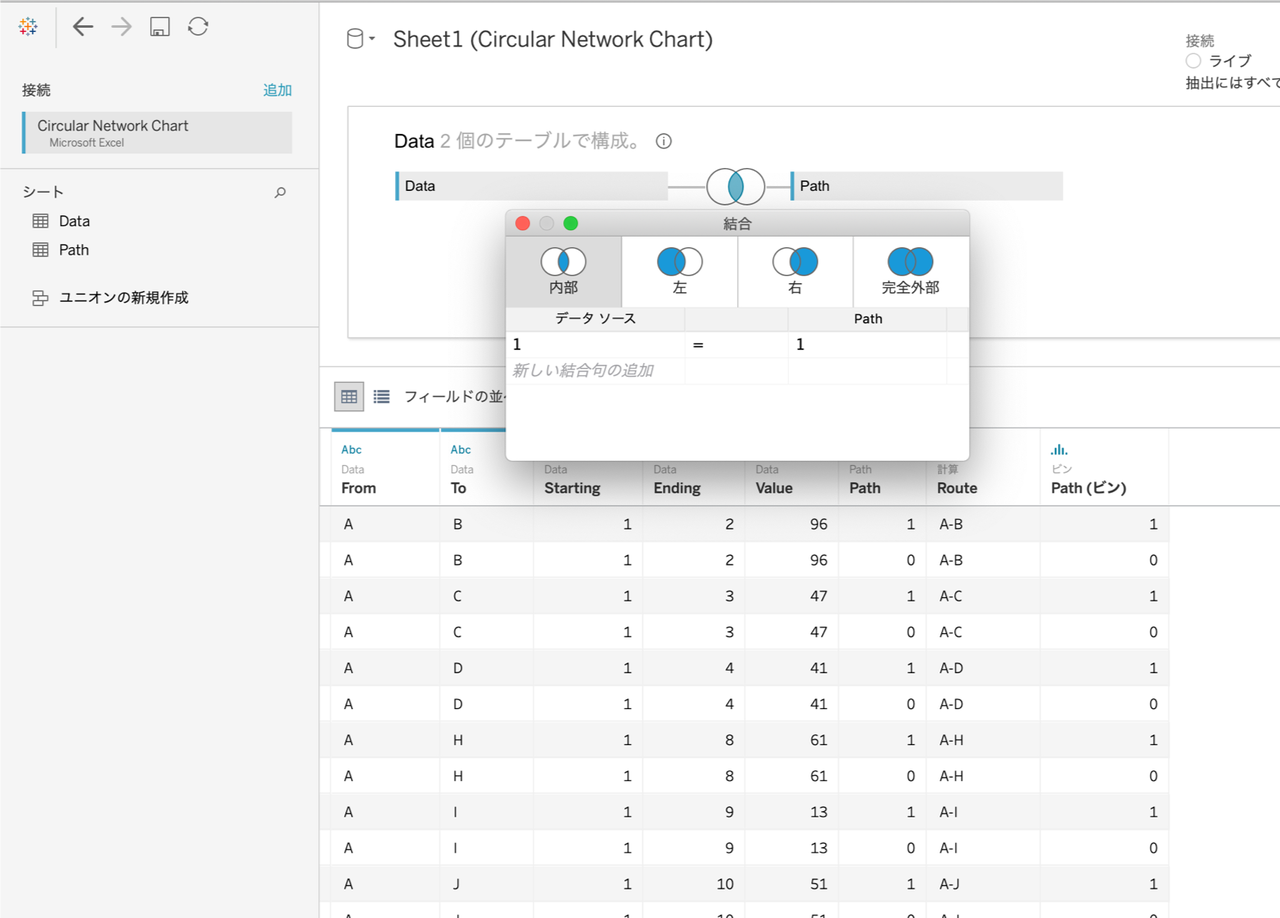

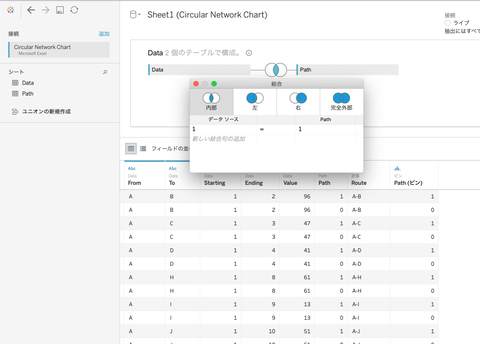

そしてこのDataとPathを結合すれば、データの準備は完了です。

では、グラフをつくっていきましょう。

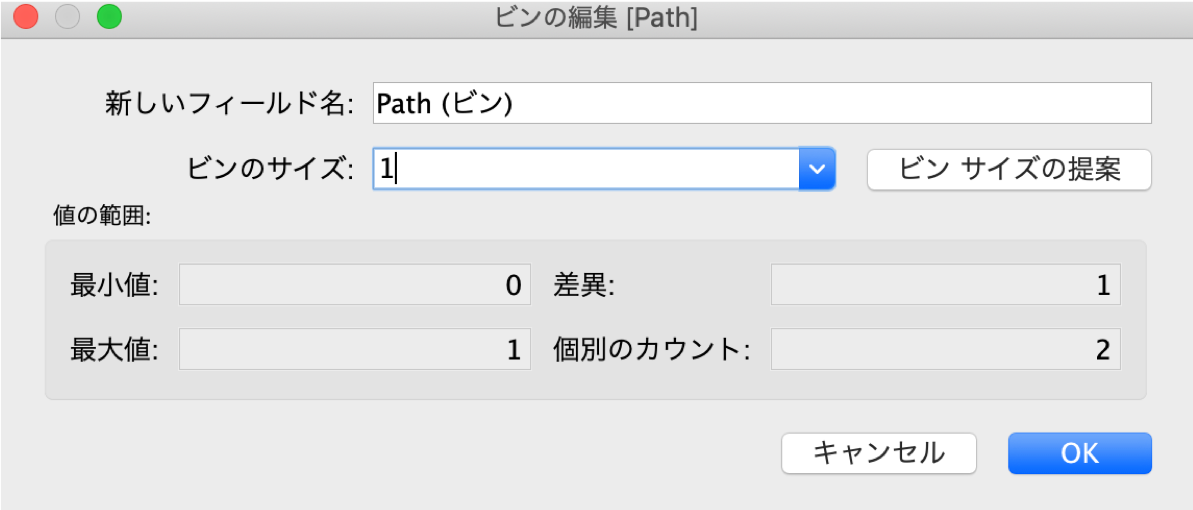

[Path]でビンを作成する。ビンのサイズは1に設定。
以下の計算式を準備する。

Route
[From]+"-"+[To]

Index
INDEX()

TC_Starting
WINDOW_MAX(MAX([Starting]))

TC_Ending
WINDOW_MAX(MAX([Ending]))

TC_Circumference
360 / WINDOW_MAX(MAX([Ending]))

X
IF [Index] = 1 THEN
SIN(RADIANS([TC_Starting]*[TC_Circumference]))
ELSE
SIN(RADIANS([TC_Ending]*[TC_Circumference]))
END

Y
IF [Index] = 1 THEN
COS(RADIANS([TC_Starting]*[TC_Circumference]))
ELSE
COS(RADIANS([TC_Ending]*[TC_Circumference]))
END
マークタイプを「線」にする。

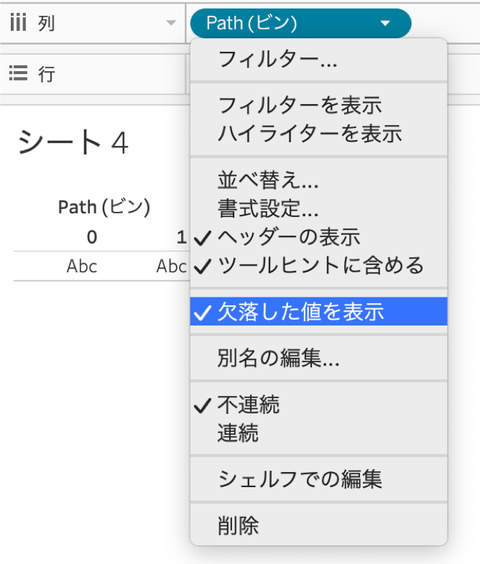

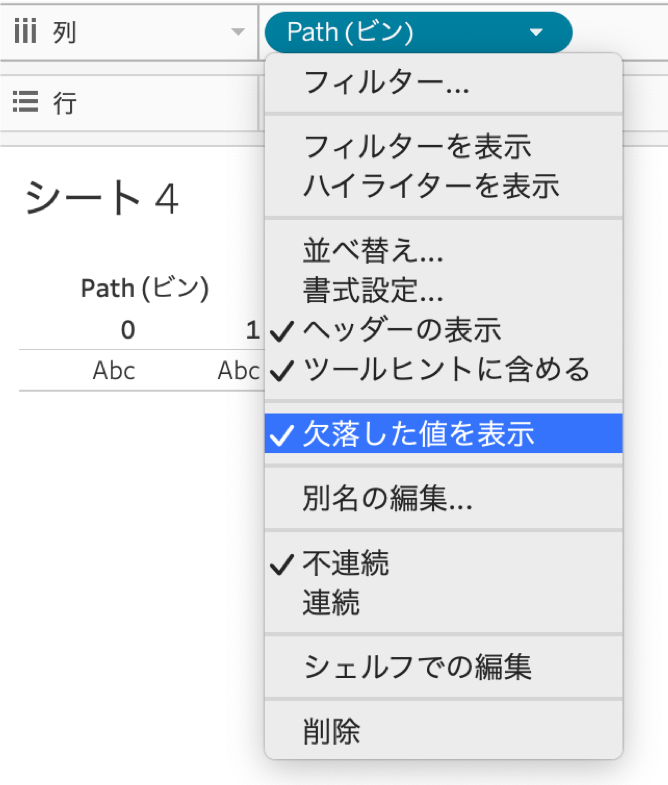

[Path（ビン）]を列に入れ、「欠落した値を表示」にチェックを入れる。
[Path（ビン）]をマーク内の「パス」に入れる。
[Route]を詳細に入れる。
[X]を列に入れて右クリックし、「次を使用して計算」→[Path（ビン）]を指定。
[Y]を列に入れて右クリックし、「次を使用して計算」→[Path（ビン）]を指定。

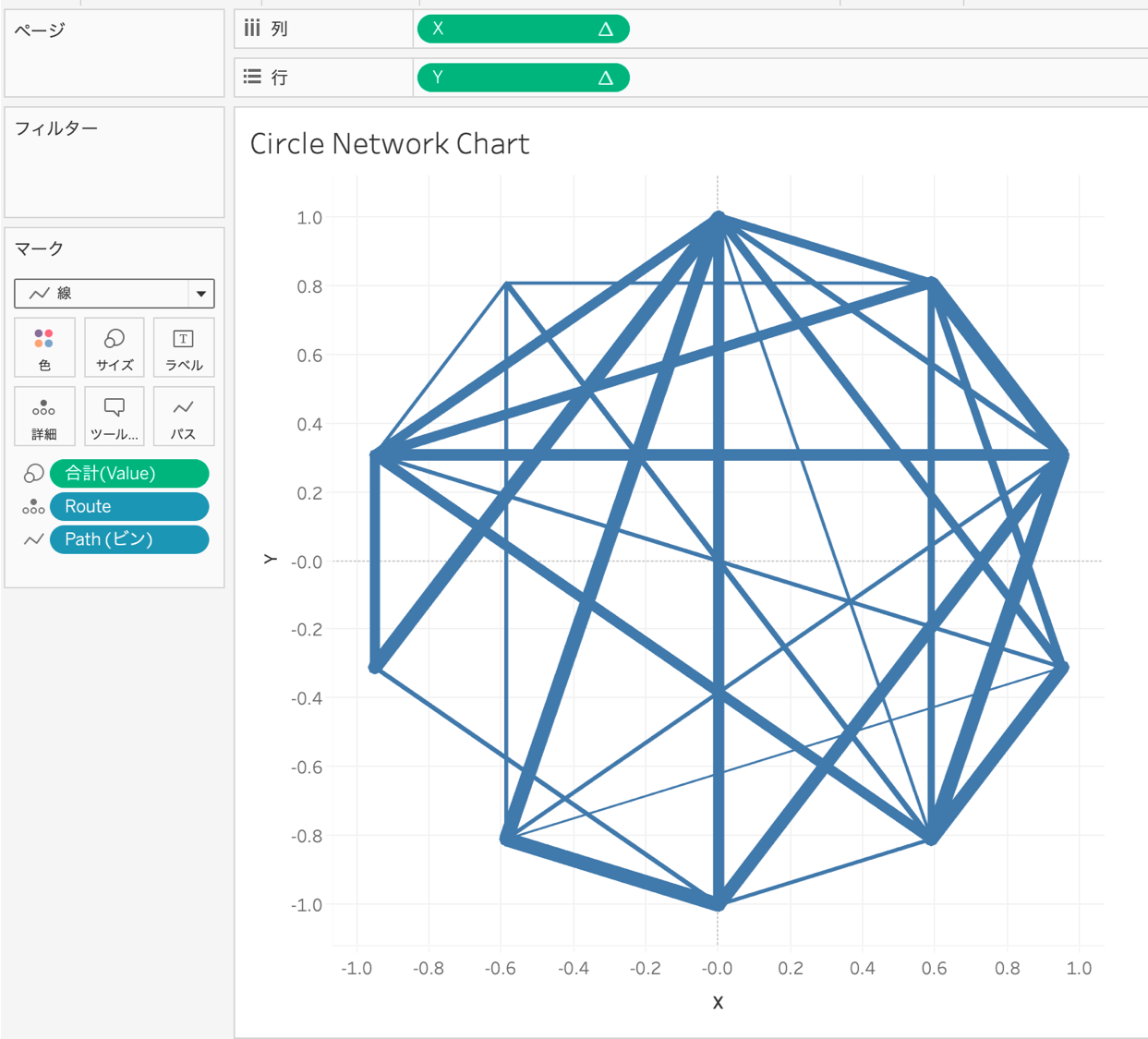

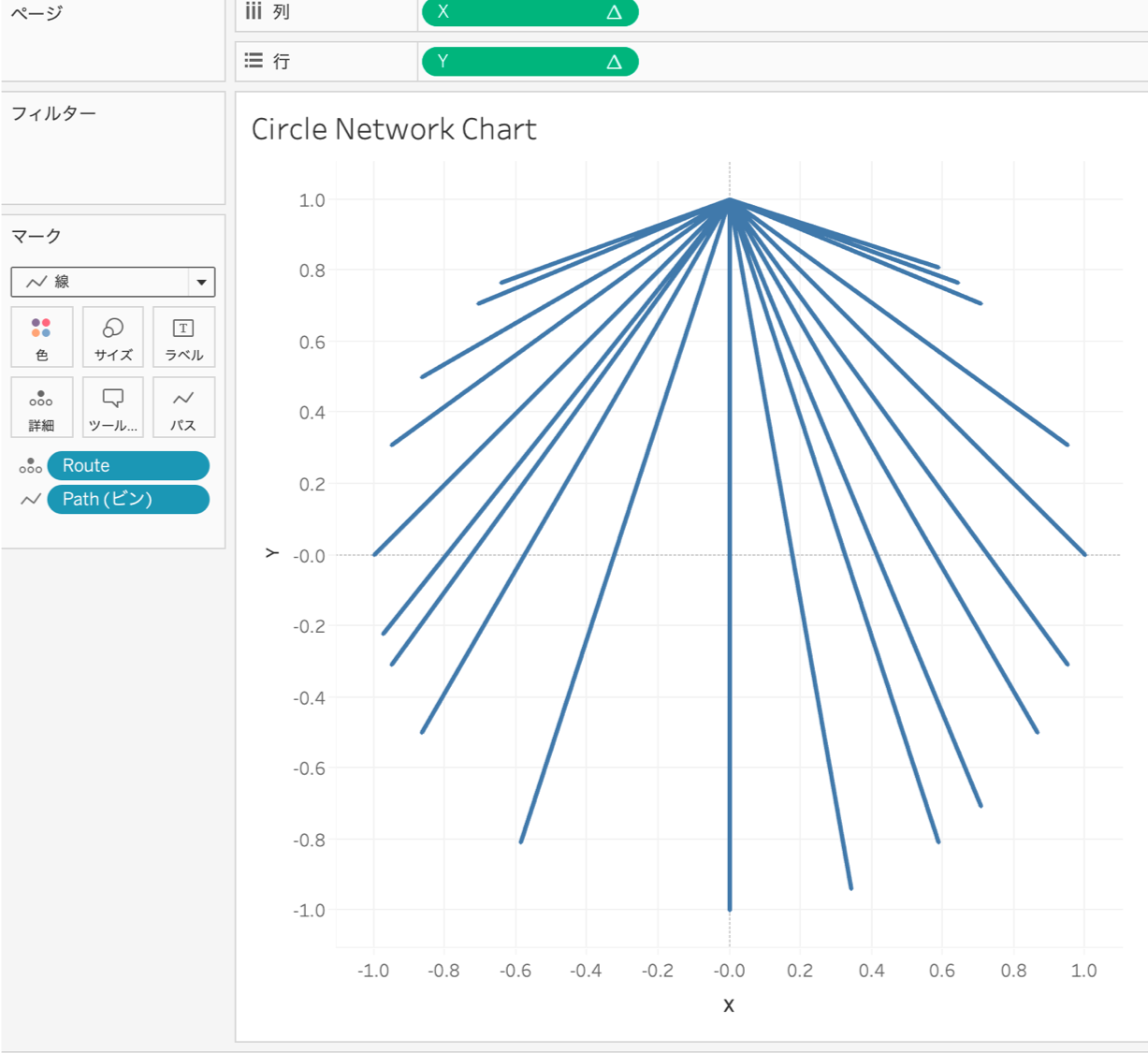

この時点で、以下のようになっているか確認してください。
[X]を右クリック→「表計算の編集」から、以下のように設定。
・ネストされた計算：TC_Circumference
・次を使用して計算：特定のディメンション→[Path（ビン）]と[Route]にチェック
　※[Path（ビン）]を上にする
[Y]を右クリック→「表計算の編集」から、以下のように設定。
・ネストされた計算：TC_Circumference
・次を使用して計算：特定のディメンション→[Path（ビン）]と[Route]にチェック
　※[Path（ビン）]を上にする
[Value]をマーク内の「サイズ」に入れる。
[X]をコピーして列の右側におく。

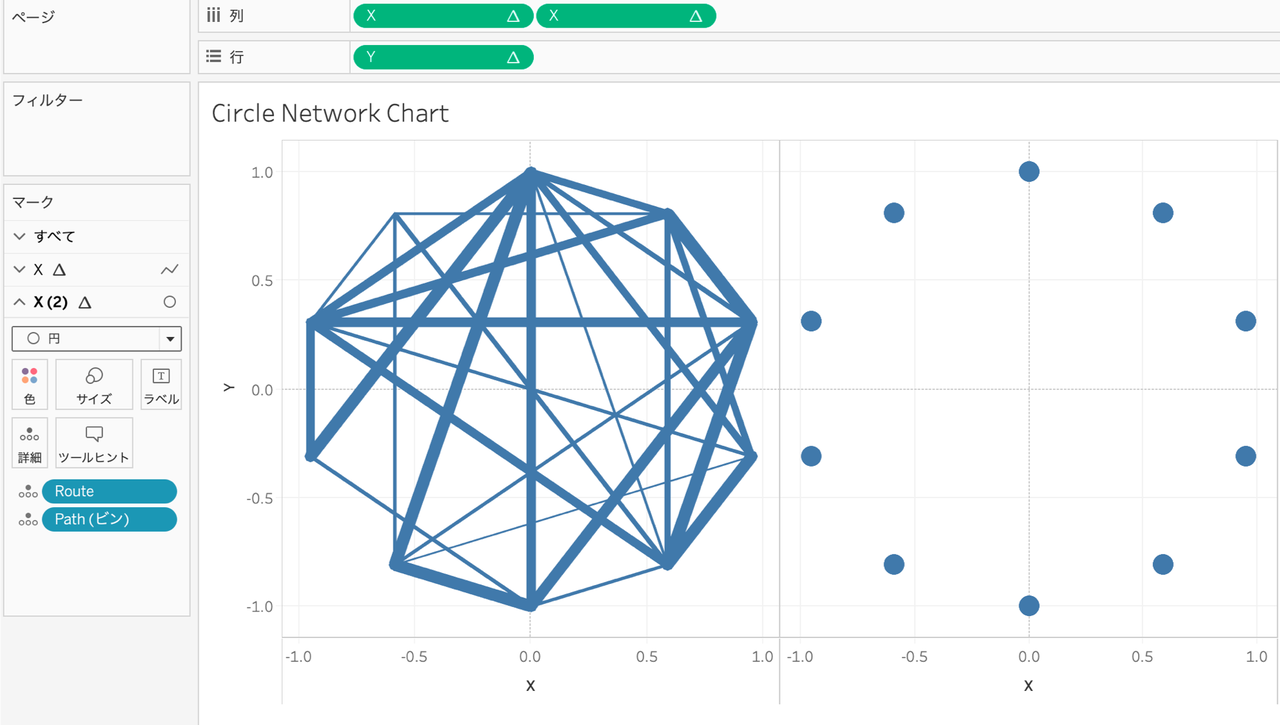

コピーした方のマークタイプを「円」にし、「サイズ」から[Value]を除外する

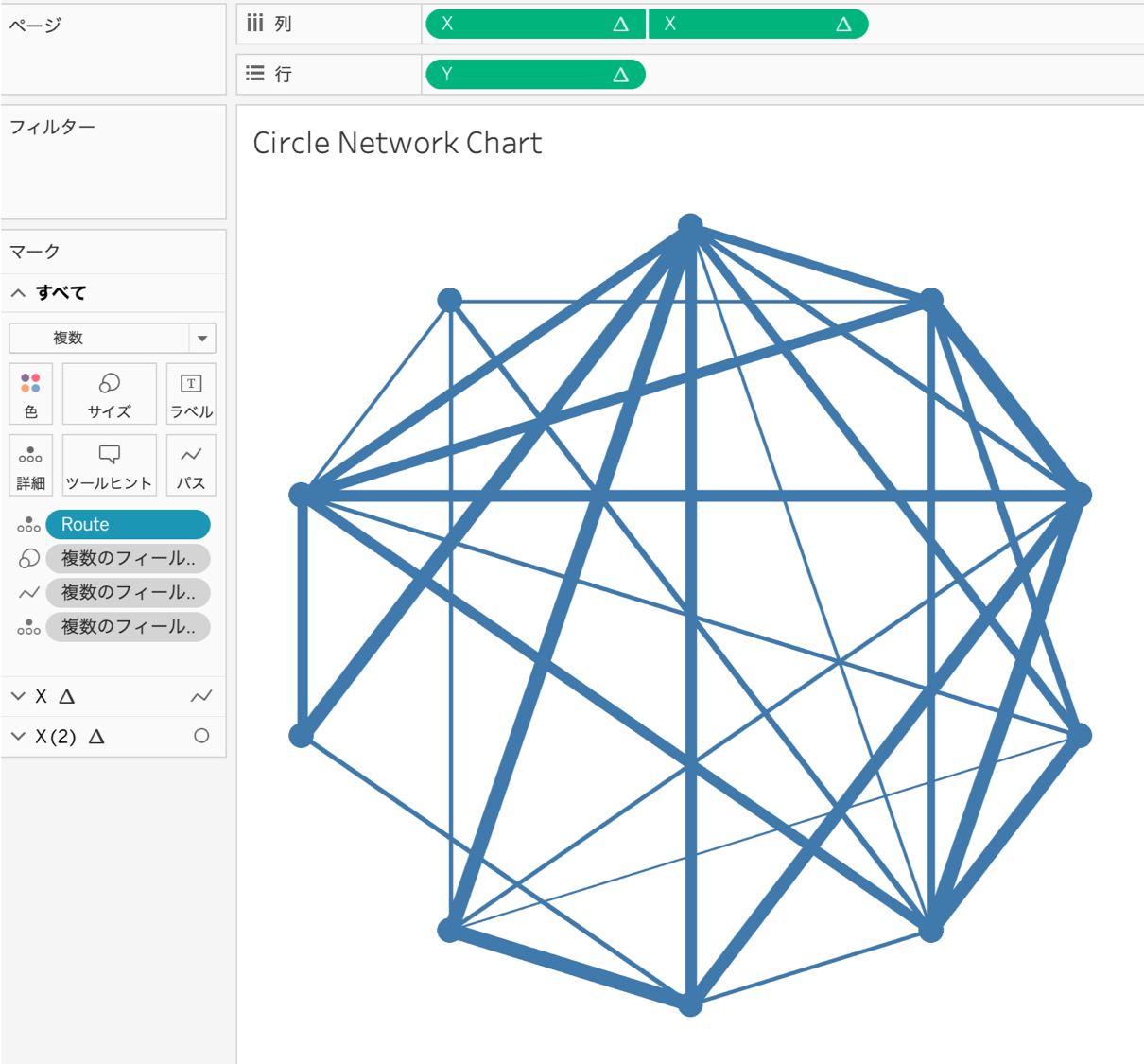

二重軸にして軸の同期をし、不要なヘッダーや線を削除して完成！
