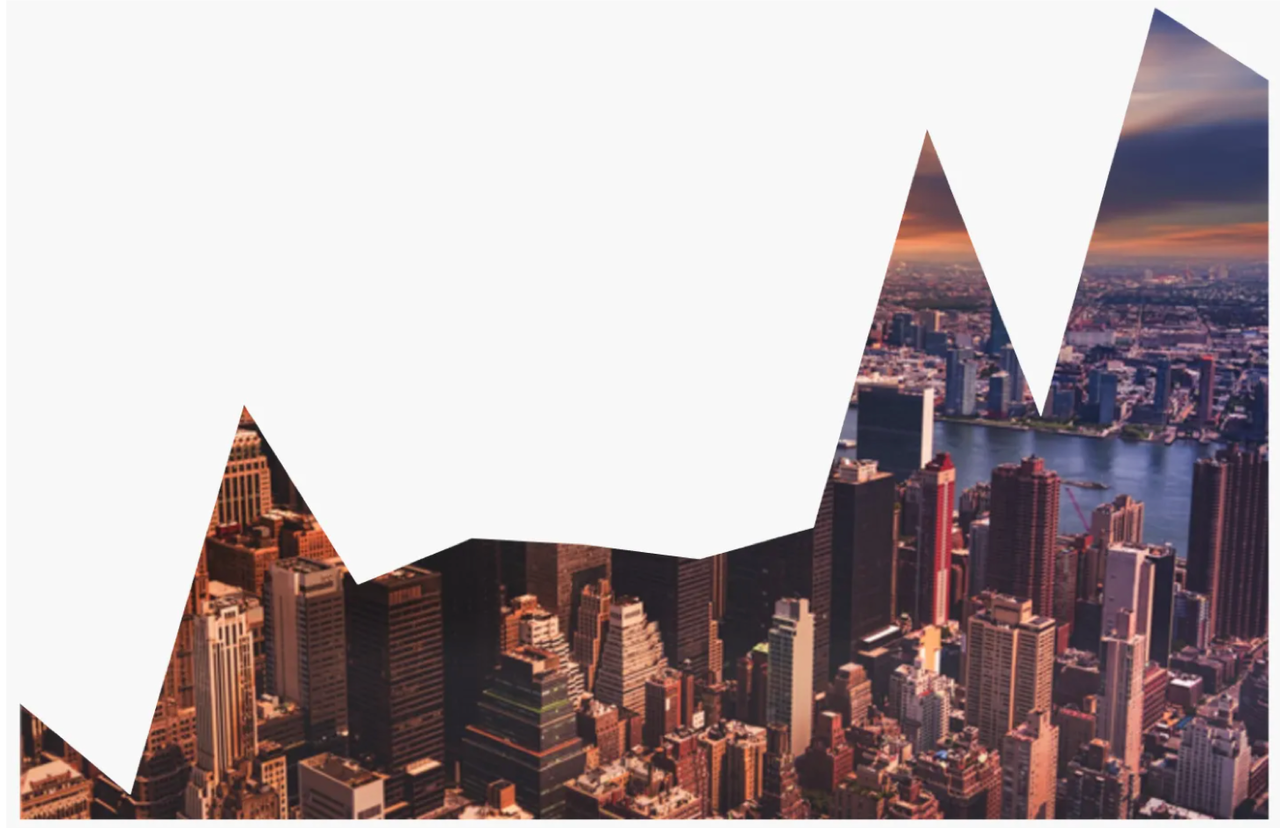

Negative Space Area Chartsとは、値を反転させた面グラフのことです。参考にしたTableau Magicの記事では以下のグラフをつくっていました。
街の画像のところがデータの推移を表すエリアチャートのように見えますが、実際は背景の薄いグレーの部分をTableauのエリアチャートで作成しています。
データをイメージしやすい画像と組み合わせることで、印象的でわかりやすい表現ができます。今回はそんなNegative Space Area Chartsをつくってみました。
Negative Space Area Chartsのつくり方
今回はMakeOverMondayの2020年W6のデータを使用しました。アメリカの戦争体験に関するデータです。

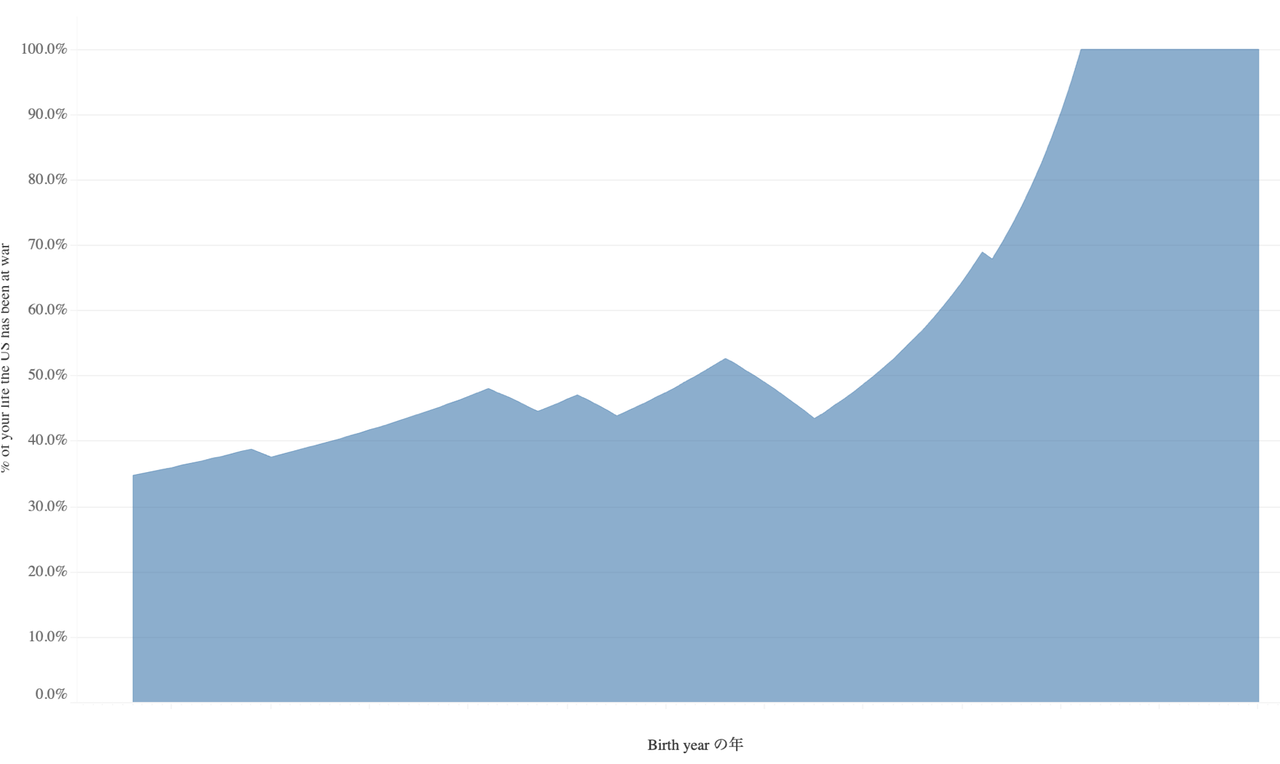

まず、通常のエリアチャートをつくってみました。

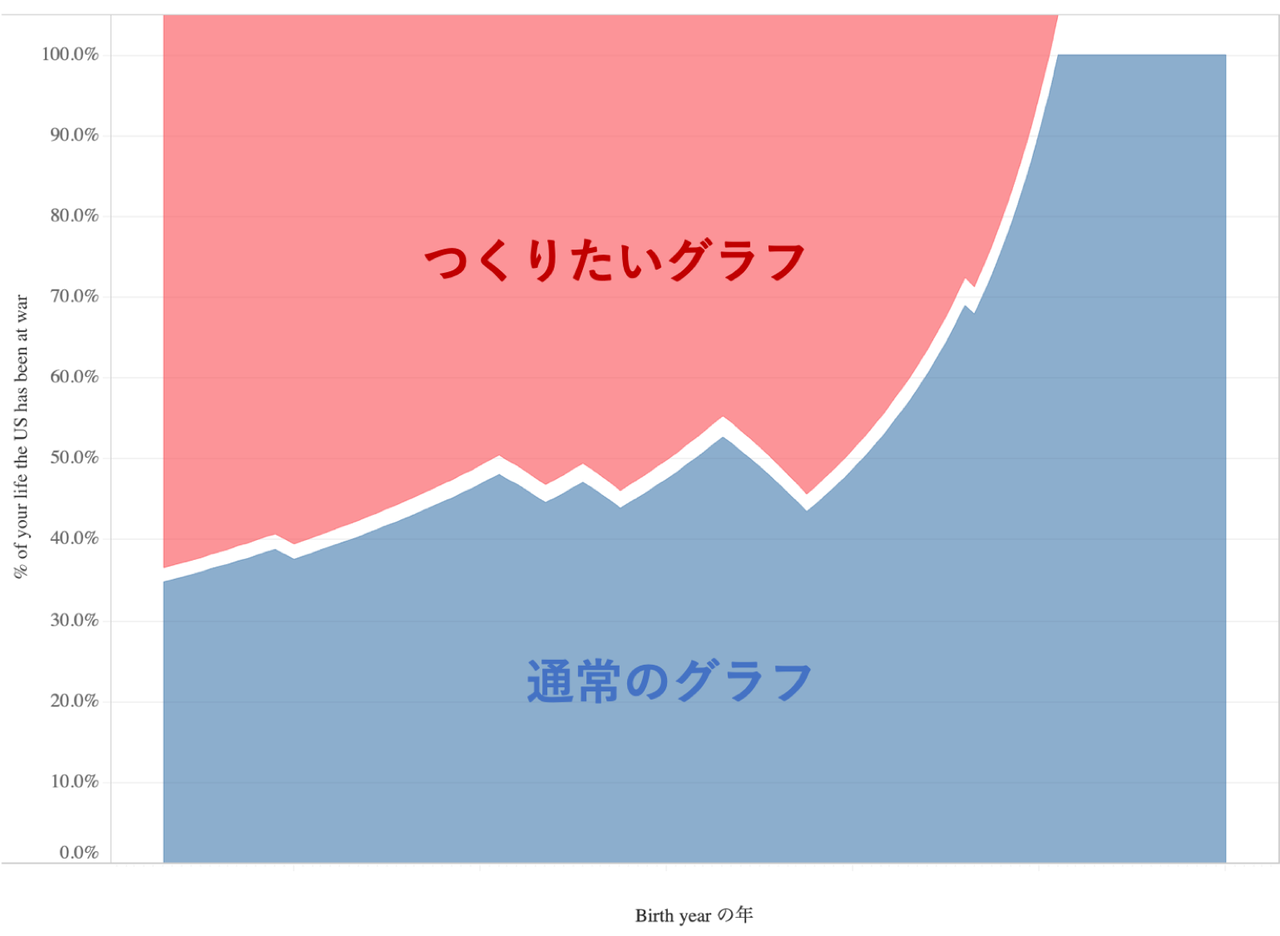

今回はつくりたいのは空白部分、つまり下記の赤い部分になります。
今回、Negative Space Area Chartsをつくるにあたり、以下の計算式を準備しました。
TC_Max
WINDOW_MAX(SUM([メジャー]))
TC_Inverse
[TC_Max] - SUM([メジャー])

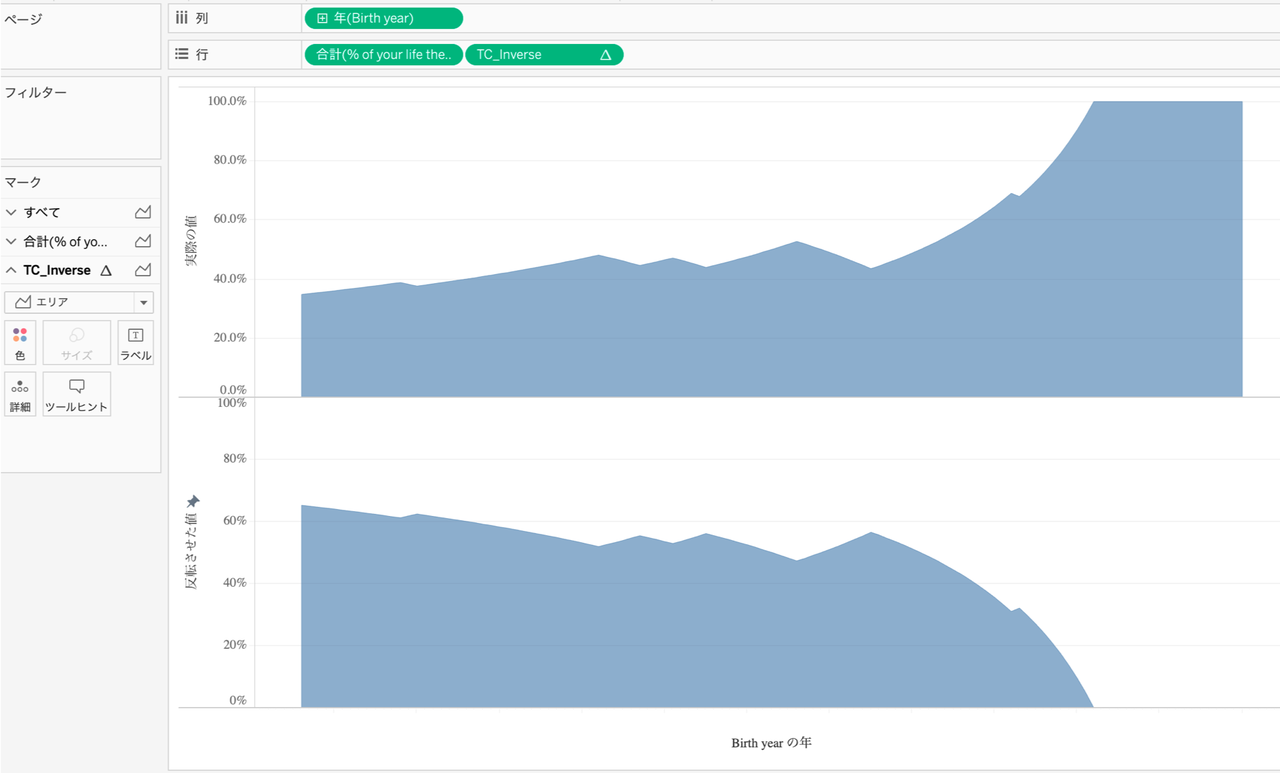

[TC_Max]はビュー内の最大値を取得する計算式で、[TC_Inverse]はビュー内の最大値から実際の値を引いた数、つまり反転させた値になります。
では、具体的な作成手順を見ていきましょう。
- [TC_Inverse]を用いてエリアチャートを作成する

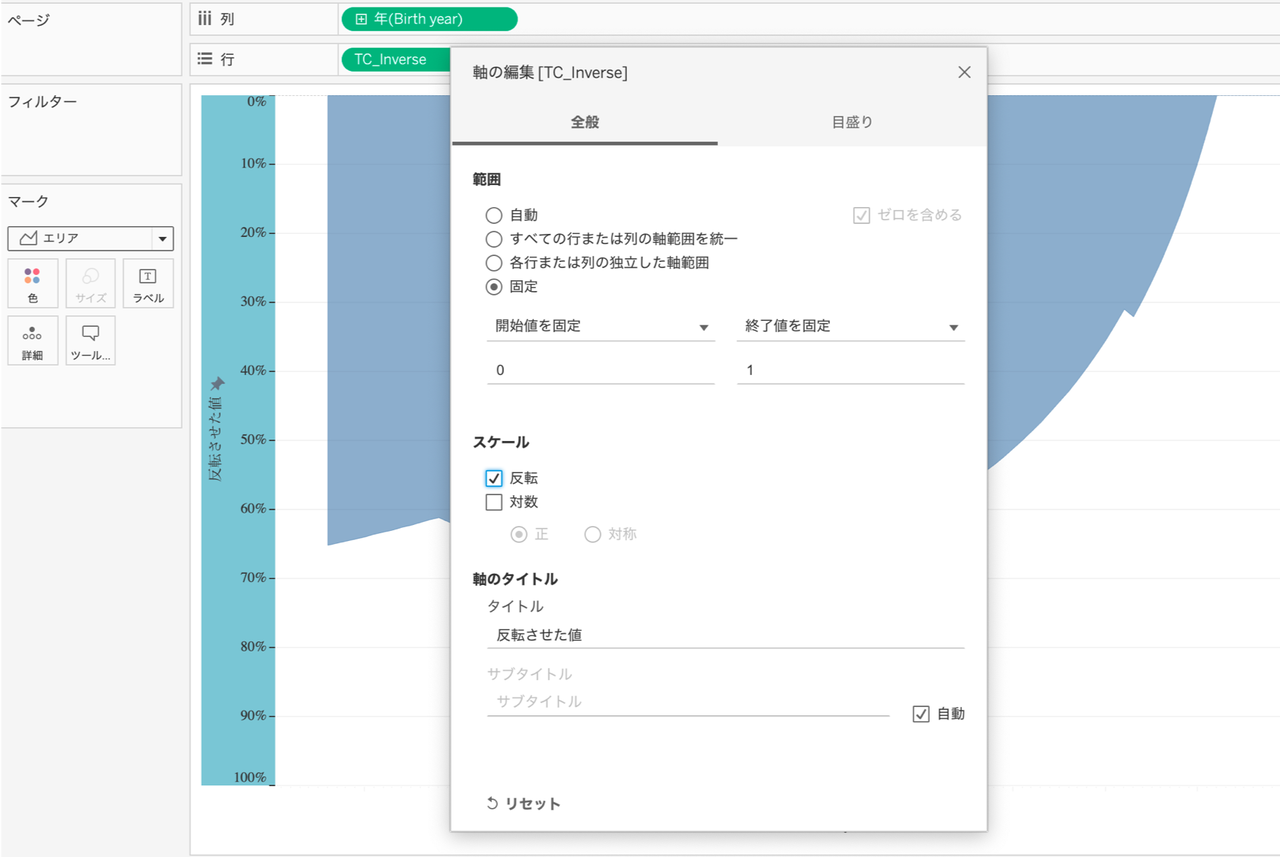

- 「軸の編集」から「反転」にチェックを入れる
- マークから、エリアチャートの色の不透明度を100%にする
- ワークシートの背景を「なし」にし、ヘッダーや不要な線を削除する

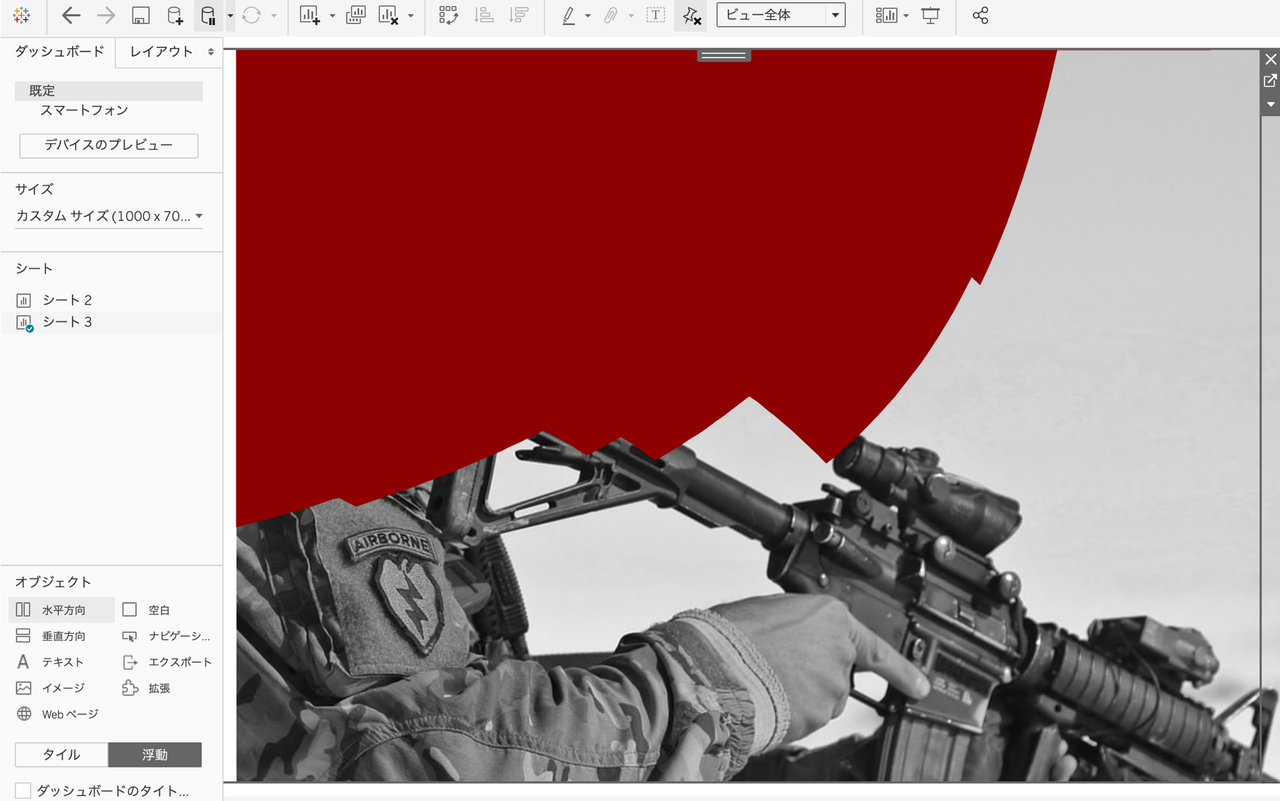

- ダッシュボード画面に画像を挿入する
- 作成したエリアチャートを「浮動」にし、画像の上に重ねて、完成！
今回は画像とエリアチャートを組み合わせたNegative Space Area Chartsをつくってみました。ぜひお試しください！
Tableau Public :
https://public.tableau.com/views/MakeOverMonday_2020_W6_v4/ofyourlifetheUShasNotbeenatwar?:language=ja&:display_count=y&:origin=viz_share_link
