花びらチャート(仮称)

花から始まる花はない。

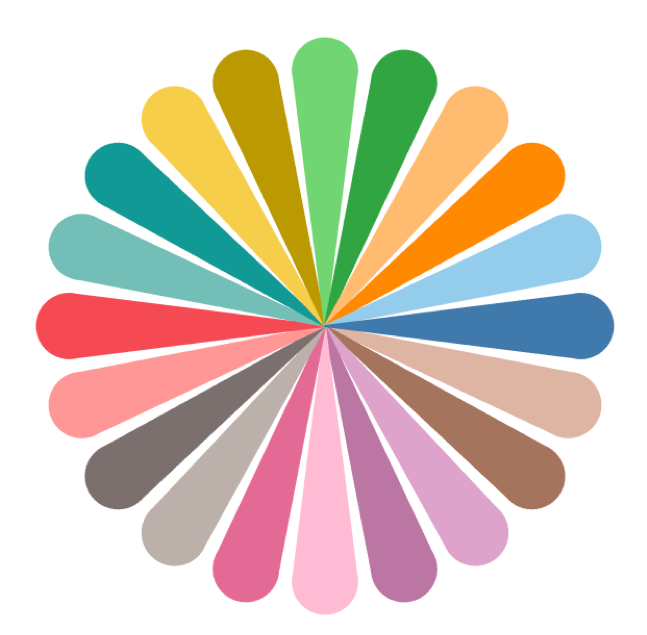

今回は放射状にデータが並ぶ以下のようなグラフをつくってみようと思います。該当する名前が見当たらなかったので、ここでは仮に「花びらチャート」と呼ぶことにします。

花びらチャートのつくり方

今回は以下のようなデータを準備しました。

データ　※「No.」はディメンションとして扱います

No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

マスタ

Path

では、このデータを使って花びらチャートをつくってみます。

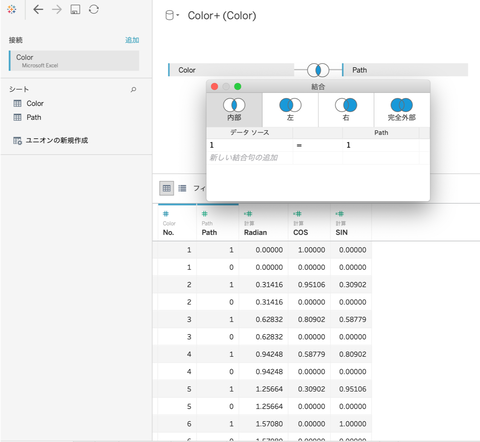

STEP 1：データとマスタを結合する
まず、データとマスタを結合します。「結合計算の作成」から共通のKeyを作成して結合します。

STEP 2：（コピペ！）計算式を準備する
以下の計算式を準備します。

Radian

2*PI() * ([No.]-1) / 20

[No.]ごとに角度を定義します。今回は20種類の[No.]が存在するので、20で割っていますが、ここはディメンションの数に応じて変えてください。

PI()=180°なので、2*PI()=360°、つまり円1周分の角度になります。
そこに対して、[No.]ごとに角度をつけていきます。ここでは[No.]が20種類あるので、[No.]1つあたりの角度は、360°÷20=18°となります。

[No.]から1を引いているのは、[No.]=1のときを0°としたかったためです。

具体的には、以下のような計算が行われます。

No.	Radian	計算式
1	0	(1-1)*18
2	18	(2-1)*18
3	36	(3-1)*18
4	54	(4-1)*18
5	72	(5-1)*18
6	90	(6-1)*18
7	108	(7-1)*18
8	126	(8-1)*18
9	144	(9-1)*18
10	162	(10-1)*18
11	180	(11-1)*18
12	198	(12-1)*18
13	216	(13-1)*18
14	234	(14-1)*18
15	252	(15-1)*18
16	270	(16-1)*18
17	288	(17-1)*18
18	306	(18-1)*18
19	324	(19-1)*18
20	342	(20-1)*18

COS

IF [Path]=0 THEN 0 ELSE COS([Radian]) END

[Radian]に対応するコサインの値を計算します。X座標にあたる値になります。

SIN

IF [Path]=0 THEN 0 ELSE SIN([Radian]) END

[Radian]に対応するサインの値を計算します。Y座標にあたる値になります。

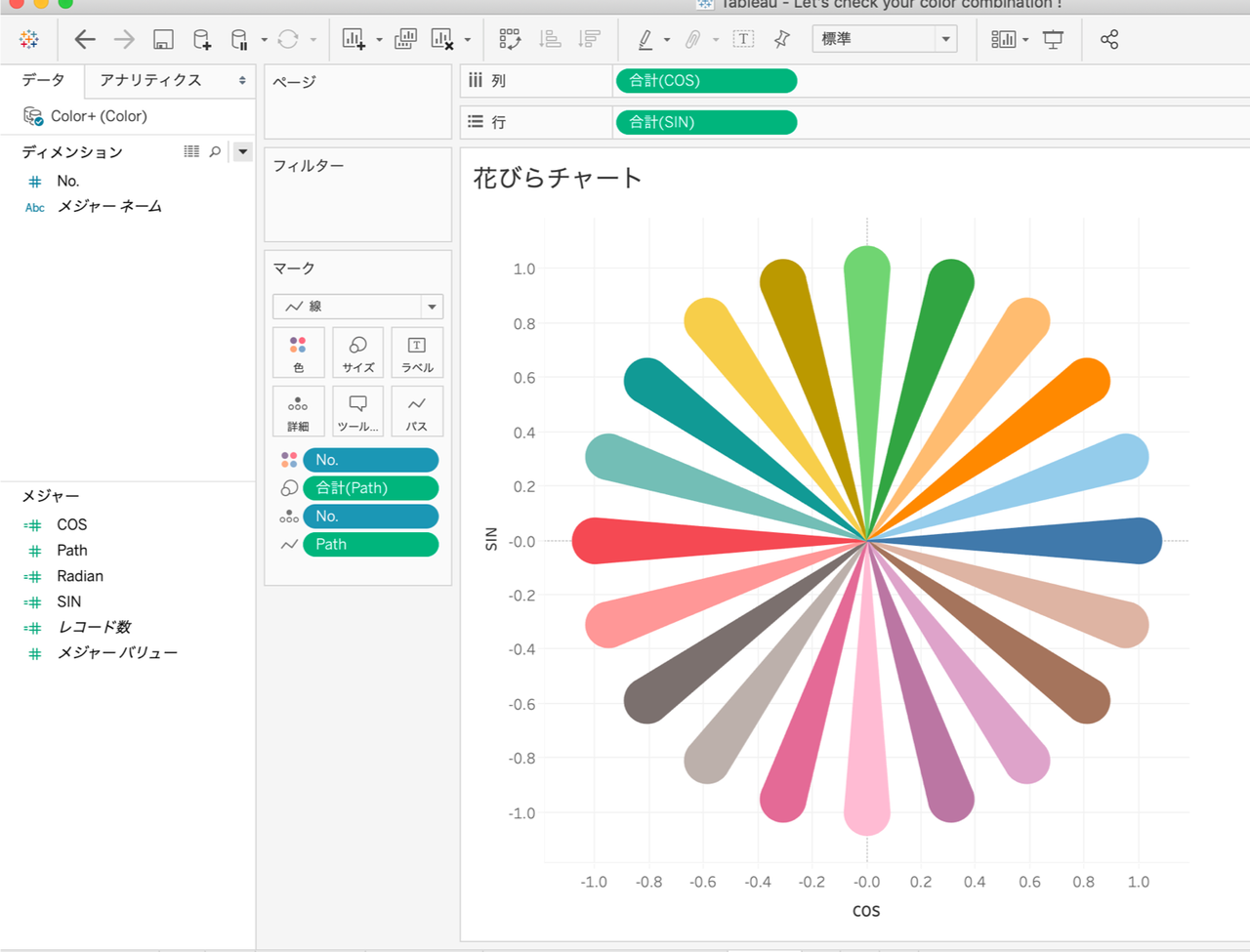

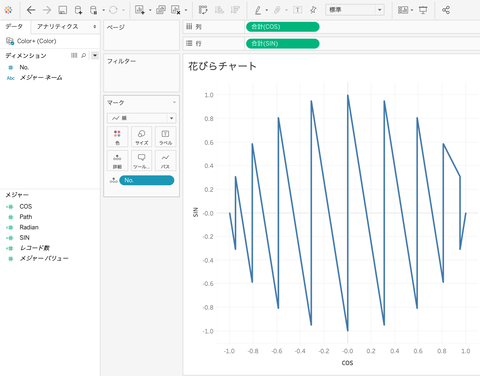

STEP 3：ビューをつくる

マークタイプを「線」にする
列に[COS]、行に[SIN]を入れる
ディメンションにした[No.]を「詳細」に入れる
ディメンションにした[Path]を「パス」に入れる
[Path]を「サイズ」に入れる
[No.]を「色」に入れる
「サイズ」で大きさを調整する
不要なヘッダーや線を削除して完成

[Path]というデータですが、0のとき⇢(COS,SIN)=(0,0)という座標(つまりこのグラフの中心点)をつくり、1のとき⇢(COS,SIN)=各角度の座標をつくるという役割があります。マーク内の「パス」に入れることで、[Path]の0と1を結ぶことができます。

「パス」についてはこちらの『Tableauの「パス」の使い方』にまとめてありますので、興味のある方はどうぞ。
