ワッフルチャートとは


割合をわかりやすく表現する方法に、ワッフルチャートという表現方法があります。ワッフルチャートは別名スクエアパイチャートとも呼ばれます。

例えば、30%という割合を示す場合を見てみましょう。

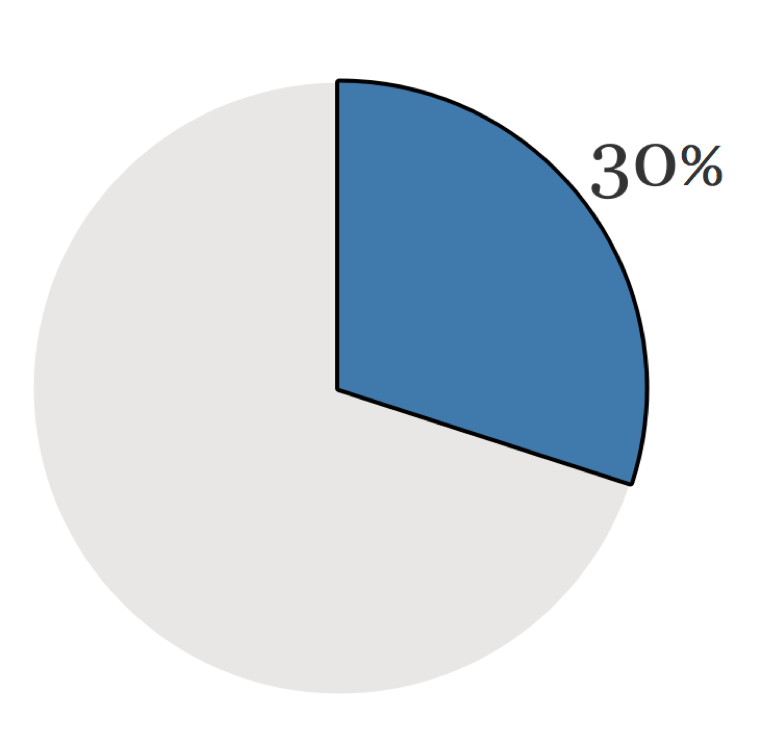

よくある円グラフでつくると以下のようになります。

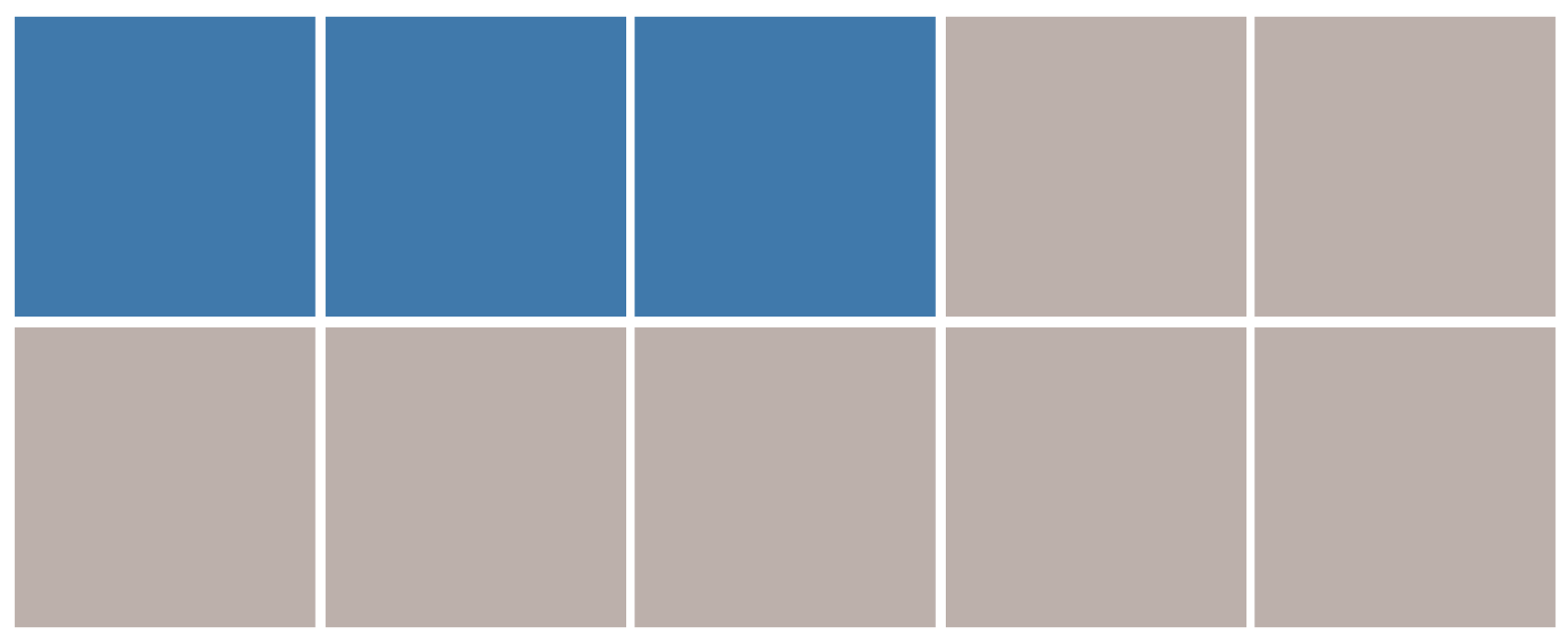

一方、ワッフルチャートで表現するとこんな感じです。


10あるうちの3が色塗りされ、こちらも30%という割合を示しています。

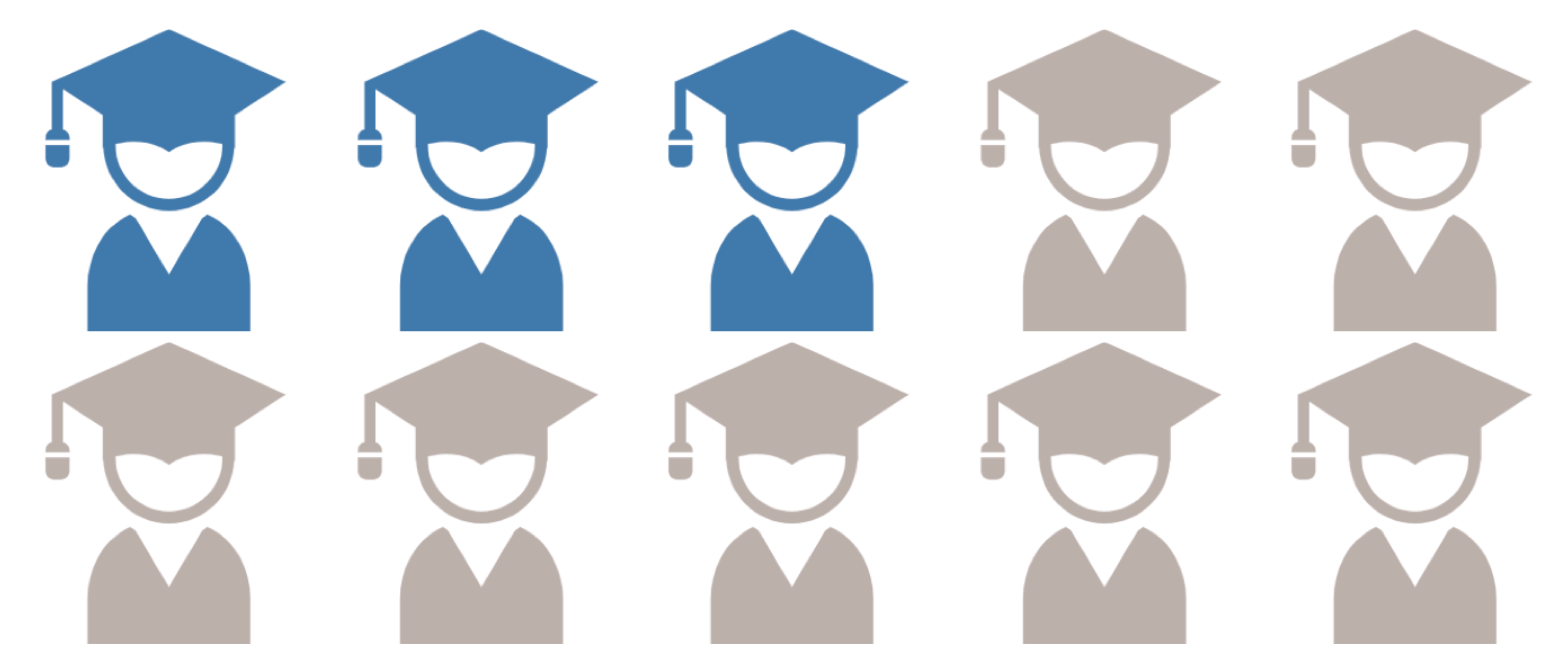

マークを四角ではなく形状にすると、こんな表現もできます。

人のアイコンを使用することで、30%という割合が「10人中3人」という印象に変わりませんか？

このようにワッフルチャートを使えば、割合をわかりやすく、より実感を持った形で表現することができます。



ワッフルチャートをTableauでつくってみよう

ではワッフルチャートを実際につくっていきましょう。ワッフルにちなんだデータを使用したかったのですが見当たらなかったので、ワッフルの遠い親戚にあたる？と思われるたこ焼きにちなんだデータを用意しました。(Jタウン研究所調べ)

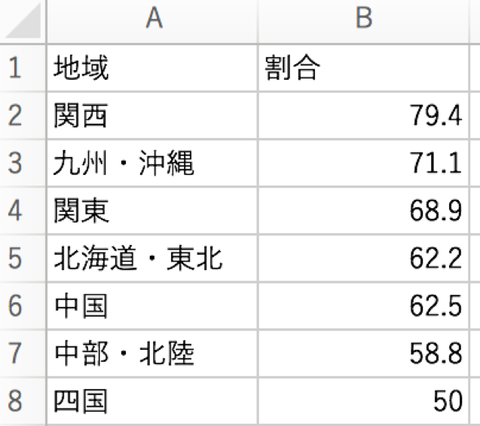

元データはこんな感じで作成しました。


さて、ワッフルチャートをつくる際には、少し準備をしなければなりません。例えばMAX100%を10個の四角で表現したいのであればデータも10個必要。すなわち最低でも10行のデータが必要になります。

なので今回は各地域ごとにデータを10行ずつ追加する必要があります。とはいえ元データで行を増やすのは手間なので、以下のようなマスタを準備しました。

No.
1
2
3
4
5
6
7
8
9
10

これでデータの準備ができました。では実際につくっていきましょう。


STEP1：実績テーブルとマスタテーブルを結合する

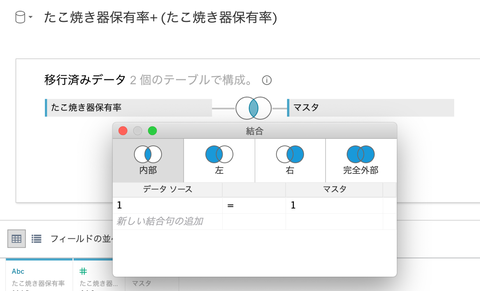

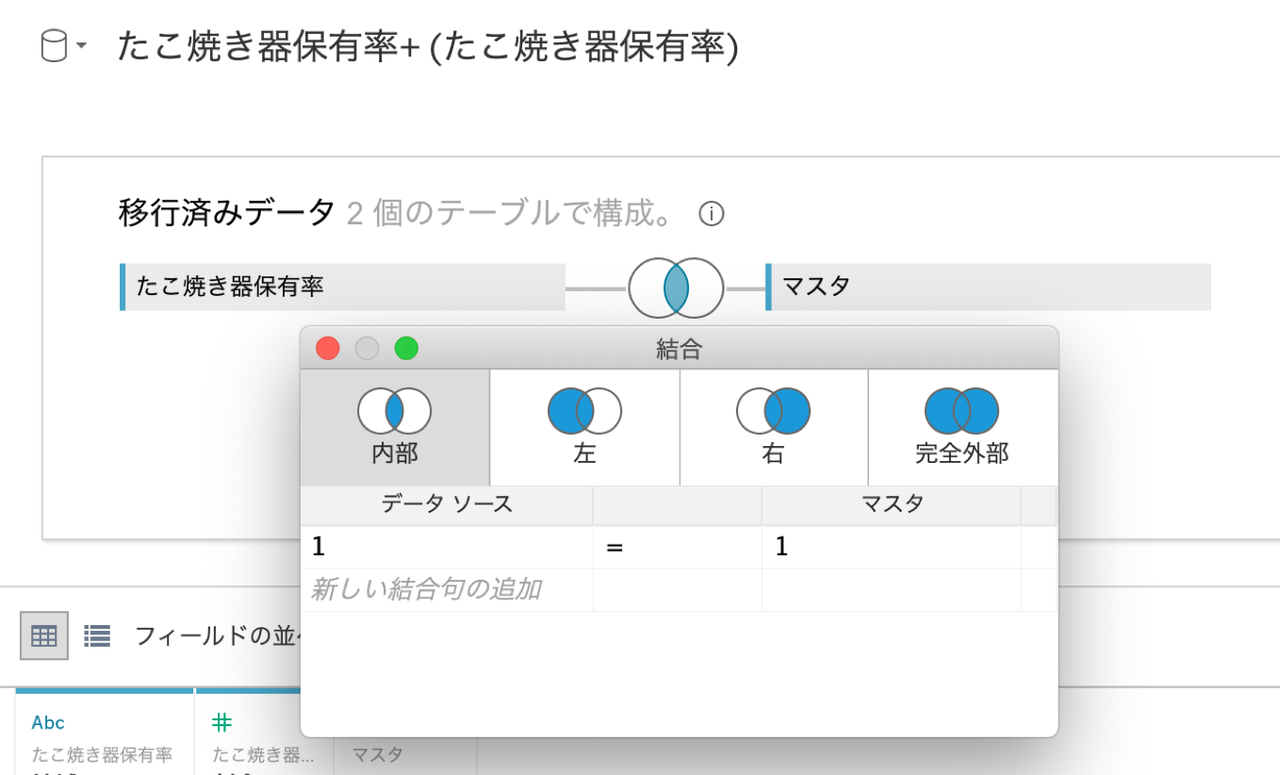

まずはデータとマスタを結合し、各地域ごとのデータを10行ずつにしていきます。
結合する際のKeyは結合計算で作成し、「1」を入力します。

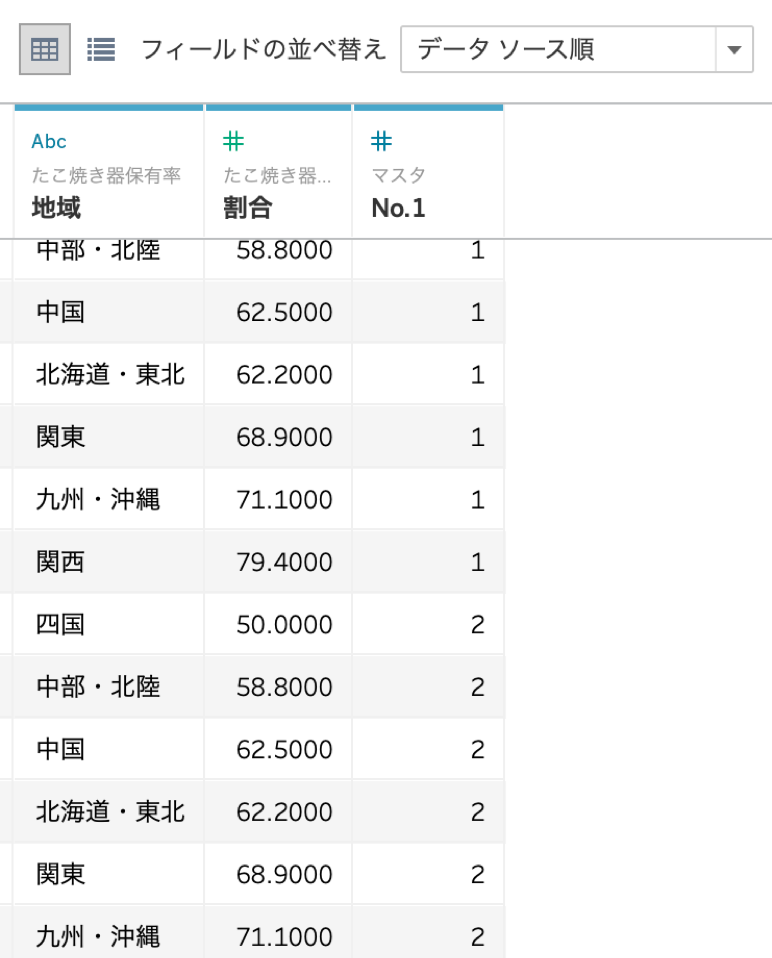

これで各地域ごとに行数を増やすことができました。




STEP2：形状を並べる

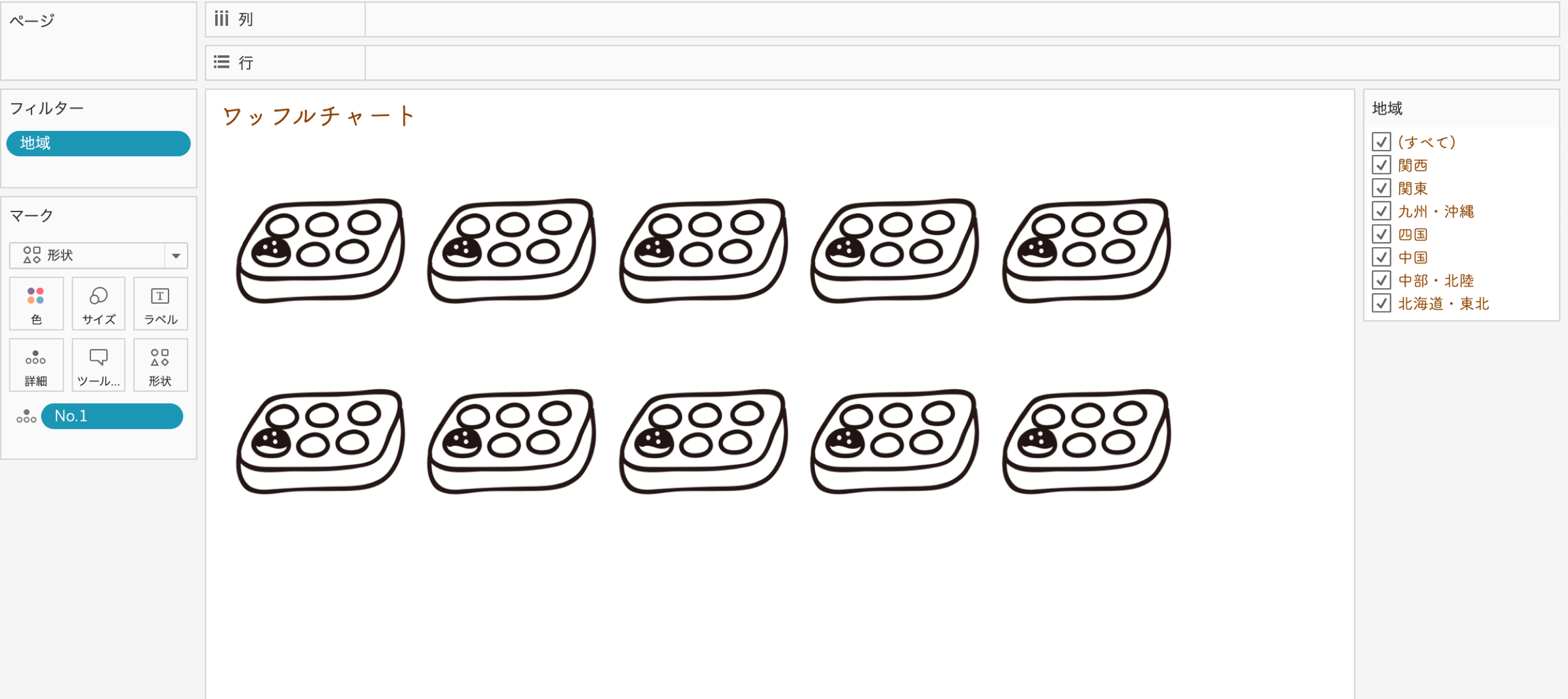

次にマークを形状にし、不連続にした[No.]フィールドを詳細に入れます。[地域]もフィルタで切り替えられるようにしておきましょう。



STEP3：色分けをする
最後に色分けをするのですが、このときに使用するのがINDEX関数です。INDEX関数は計算フィールド上では「INDEX()」とかき、表計算で指定した順番に番号を振ってくれます。

INDEX

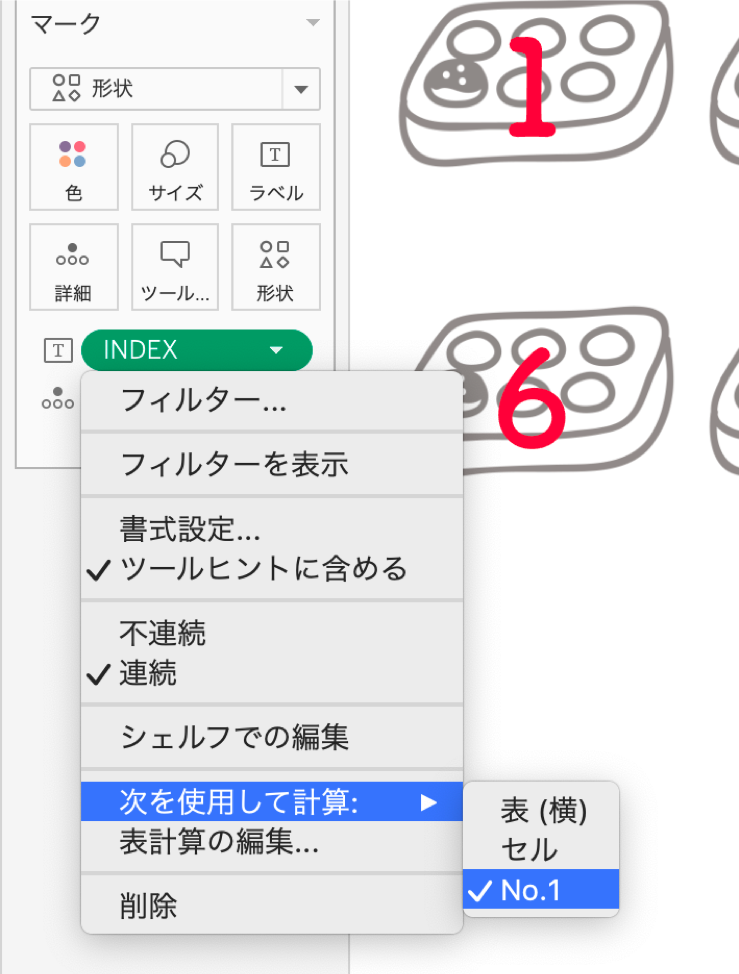

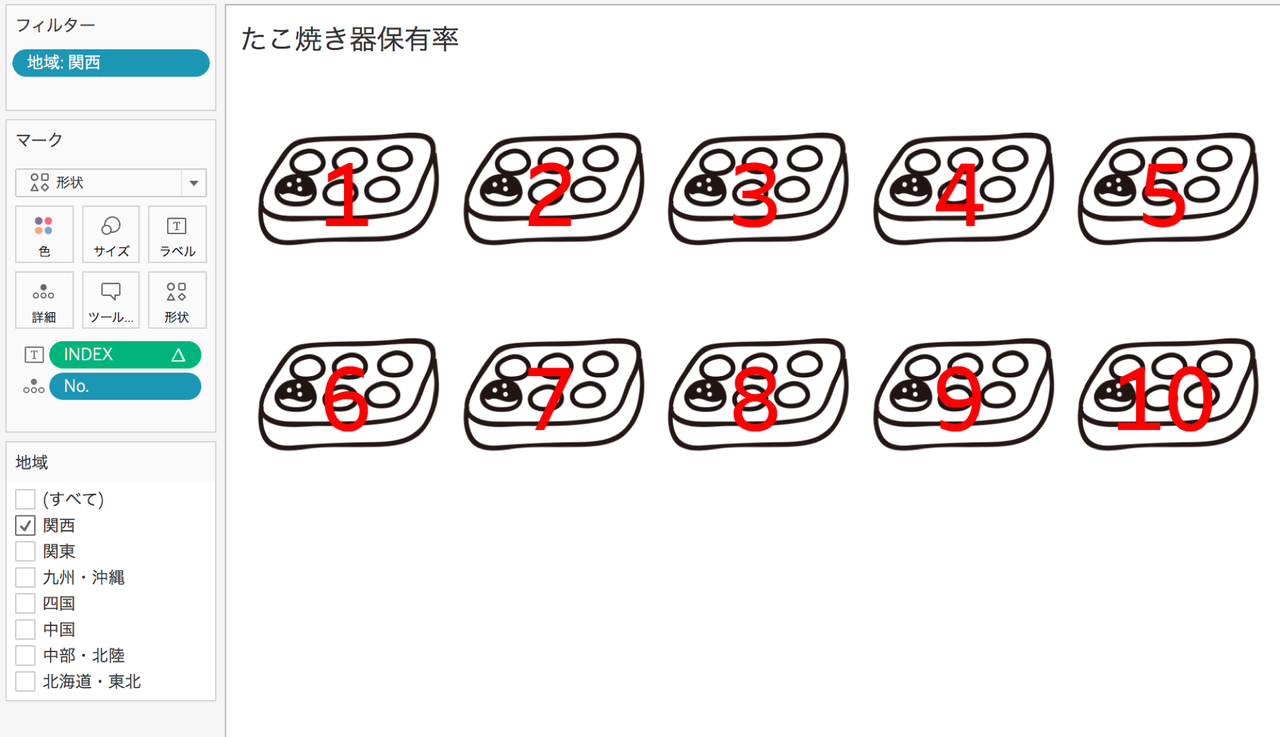

[No.]フィールドを指定して表計算を行うと、こんな感じで個々の形状に番号を振ってくれます。



これを使用して、普及率がINDEXよりも大きいか小さいかというフラグを立てていきます。今回は1つの形状を10%とするので、INDEX()の値に×10を行います。

計算式は以下になります。

色塗りフラグ

行数が増えているので、割合はSUMではなくAVGMINで集計するようにしましょう。

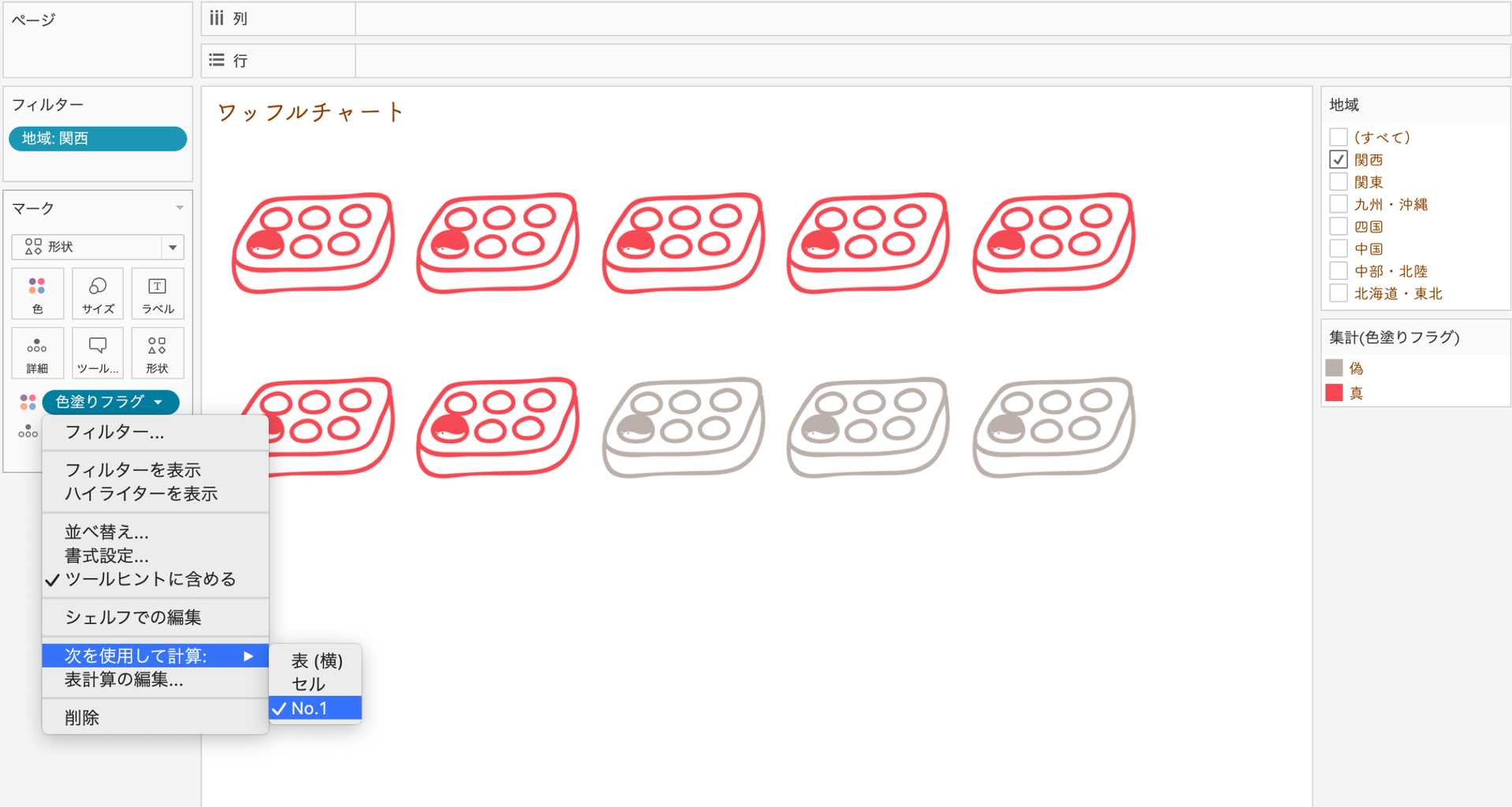

[No.]フィールドを指定して表計算を行い、色に入れるとこのようになります。



関西地方では70%以上の保有率があるということで、10個中7個の形状の色が塗られました。


まとめ

ワッフルチャートを使えば、直感的かつ印象的に割合を表現することができます。
ぜひ使ってみてください！



Tableau Public：https://public.tableau.com/views/16995/sheet0?:display_count=y&:origin=viz_share_link
